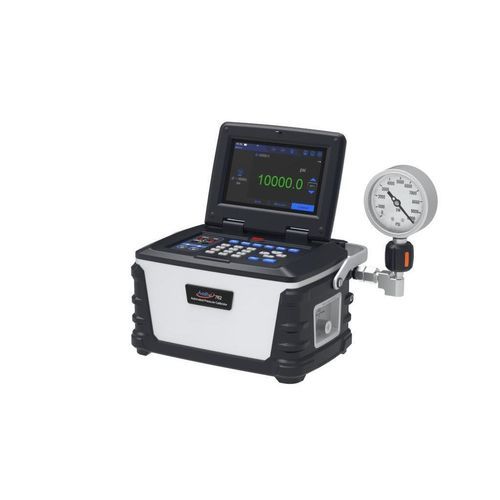

圧力校正器 ADT762

液柱計用圧力センサー用プログラム可能

概要
自動圧力校正器 Additel ADT762 は、モデルにより最大700 barまたは1000 barまでの圧力校正作業の自動化を実現するターンキーソリューションです。フィールドおよびラボ使用を念頭に設計されており、ポータビリティ、精度、豊富な接続性を備え、送信器、プレッシャースイッチ、アナログ／デジタル圧力計、センサー（HART/PROFIBUS機器含む）の自動校正に対応します。

主な機能

• 最大1000 barまでの自動圧力生成および制御（機種により異なる）
• 最大0.01 % FSの高精度（ダブルレンジ）
• HPおよびLPの2レンジで自動切替による校正
• 安定性制御 ≤ 0.005 % FS
• ポータブル、現場およびラボ対応
• 外部圧力モジュールを2基サポート
• 接続：Wi‑Fi、LAN、Bluetooth、USB、Ethernet
• HART通信（読み取り、設定、校正）およびProfibus対応
• データ記録およびタスク管理（最大1,000タスクを文書化して保存）
• 特許取得済み電動ポンプ技術と統合自動ベント機能
• PC不要でタスクを作成／実行できる高度な通信および自動化アプリ

機能詳細と利点
ADT762 は統合ベントシステムにより油圧系のエア抜き（脱気）を完全に自動化し、試験準備を簡素化します。内蔵タスクアプリはエラーと測定値を自動解析し、レポートを生成して結果をローカルに保存します。本器は最大1,000の文書化タスクを保存・呼び出し可能です。

型式とバリエーション

• ADT762-01-GP15K-XX：1000 bar 自動校正器、精度 0.01 % FS
• ADT762-02-GP15K-XX：1000 bar 自動校正器、精度 0.02 % FS
• ADT762-01-GP10K-XX：700 bar 自動校正器、精度 0.01 % FS
• ADT762-02-GP10K-XX：700 bar 自動校正器、精度 0.02 % FS
• 圧力ポートオプション（XX）：N = 1/4 NPT メス、N2 = 1/2 NPT メス、B = 1/4 BSP メス、B2 = 1/2 BSP メス、M = M20x1.5 メス
• 水仕様（ADT 762 W）もあり

標準付属品

• 9022：測定リード（2セット、4個）
• USBケーブル（1個）
• 9725：充電式 Li‑ion バッテリ（1個）
• 9818：外部電源アダプタ 110V/220V（1個）
• じょうご（1個）
• ADT100-762 Hose：高圧ホース（1本）
• 小型アクセサリーケース（ケーブル・アダプタ類）（1個）
• 搬送用プラグ（1個）
• 9907-762：運搬ケース（1個）
• 9201：セバケート油（500 ml）（1本）
• リザーバー用 Oリング（3.5*1.2‑NBR70）（5個）
• 直角コネクタ用 Oリング（5*1.5‑NBR70）（5個）
• 9060：ADT161 圧力モジュール接続ケーブル（1個）
• ADT762 直角コネクタ（1個）
• ISO17025 認定校正証明書（1部）

オプションアクセサリ

• ADT107‑KIT：2ポートマニホールド、圧力ホース、ゼロリターン通信ケーブル
• ADT161：外部センサー（対応モジュール一覧参照）
• ADT100‑762‑X：直角コネクタ
• 9241：交換用ガスアキュムレータ
• 9201：セバケート油 1リットル

技術仕様

• 圧力範囲：機種により 0–700 bar および 0–1000 bar
• 推奨流体：ジ(2‑エチルヘキシル)セバケート
• 外部充填最大容量：700 bar で最大 80 ml（50 ml 推奨）
• リザーバー：最大 350 ml、加圧リザーバーキャップ、フィルタ内蔵
• 安定性持続時間：> 5 分（制御モジュールの範囲に基づく）
• 内部圧力モジュール：統合ダブルレンジモジュール
• ダブルレンジと精度（例）：GP15K (0–1000 bar / 0–400 bar) および GP10K (0–700 bar / 0–200 bar)、構成により 0.01 % FS または 0.02 % FS
• サポート外部測定モジュール：すべての ADT161 モジュール（ADT161‑01 または ADT161‑02 の参照により互換性と精度が異なる）
• ユーザーインターフェース：カラータッチスクリーン + エラストマキー
• 表示：7" TFT タッチスクリーン 800 x 480 カラー
• 筐体保護等級：IP31
• 電源：バッテリまたは外部電源
• バッテリ：Li‑Ion 充電式（約12時間使用、充電 <5時間）
• 質量：12.8 kg（油除く）
• 寸法：300 x 220 x 192 mm
• 通信：USB、LAN、Bluetooth、Wi‑Fi
• HART 通信：読み取り、構成、校正（DD ファイル更新可能）
• 記憶域：> 8 GB
• データ記録：最大 1,000,000 件の測定値（データおよびタイムスタンプ）
• タスク文書化：最大 1,000 タスクをデータ付きで保存可能
• 自動化機能：プレッシャースイッチ試験、オートステップ、リークテスト
• インターフェース言語：英語、ドイツ語、フランス語、イタリア語、スペイン語、ポルトガル語、中国語、日本語、ロシア語
• ポンプ寿命：> 1,000,000 サイクル
• 動作温度：0 °C〜50 °C
• 保管温度：-20 °C〜60 °C
• 湿度：< 90 %、結露しないこと
• 振動：4 g（20〜2,000 Hz）
• 衝撃：8 g、落下試験 1 m
• 証明書：NIST トレーサブルデータを含む ISO 17025 認定校正証明書
• 適合：CE
• ソフト互換性：ACal、Additel Land、Additel Link（モバイルアプリ経由アクセス）
• 保証：1 年
