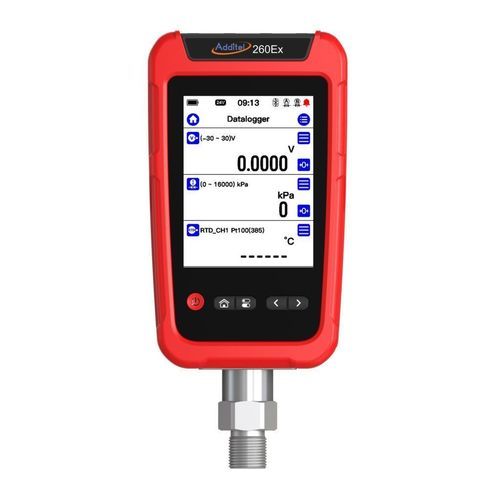

電圧データロガー ADT260EX

電流圧力温度

概要
AdditelのADT260EXは、本質安全形のポータブル多チャンネル基準データロガーで、最大8チャンネルの圧力、温度（RTDプローブはオプション）、気圧および電気測定に対応します。データ取得、カラータッチスクリーン表示、BluetoothおよびUSB通信機能を1台に統合しています。

主な機能

• 最大8チャンネルの測定
• 本質安全（ATEX、IECEx、CSA、UKCA認証）
• 現場交換可能な圧力モジュール
• リアルタイム傾向グラフを伴うデータ記録
• 静水圧試験およびリーク試験対応
• 透過反射型カラータッチスクリーン
• 内蔵気圧計
• オプションのRTDプローブ
• BluetoothおよびUSB通信
• Additel Linkモバイルアプリ対応

詳細説明
ADT260EXは大容量の自動多パラメータ記録、トレンド曲線表示、瞬時観察および統計解析を提供します。結果は本体に保存され、現地で確認できます。記録間隔は0.1 s〜9999 sで構成可能、記録容量は最大1000万データ（単一チャネル）に達します。広い互換性と本質安全性により、石油化学、製油所、化学工場、製薬業界、日常校正用途に適します。

チャネル構成（8組合せ）
チャネル1：内蔵デジタル圧力モジュール（現場交換可能）
チャネル2：内蔵ユーザ較正可能気圧計
チャネル3＆4：外付けデジタル圧力モジュール用入力
チャネル5：チャネル3と4から算出する差圧（シミュレート）
チャネル6＆7：温度測定（2、3、4線式RTDセンサ対応）
チャネル8：電気測定（電流、電圧、周波数、パルス）またはスイッチ試験；ループ電源内蔵

本質安全
ADT260EXはEx ia IIC T4 Ga認証を取得し、ATEX、IECEx、CSA、UKCAの認可を有します。海上プラットフォーム、ポンプ場、化学設備などの潜在的に爆発性環境で使用できます。

接続と外観
内蔵及び外部圧力モジュール用コネクタ、一部入力用φ4 mmバナナ端子、外部モジュール用Lemoスタイルコネクタを装備。機器は各種モジュール、プローブ、アクセサリの構成（コネクタ、側面／背面画像、画面メニュー）で示されています。

機能仕様（抜粋）
RTD測定 | 2、3または4線（選択可能）；単位 °C、°F、K またはオーム
フィルタリング | 移動平均フィルタ（サンプル1〜50）；1次線形フィルタ（係数0.01〜1）
スイッチテスト（圧力スイッチ） | 状態変化時に測定値表示；直前8回の変化を保存
圧力タレ | ユーザインターフェースで設定可能
安定性インジケータ | ユーザ選択の時間と基準
電源管理 | バックライト自動オフ、自動電源オフ

一般仕様（抜粋）
入力チャネル | 上部：RTD2チャネル、電気信号1チャネル（φ4 mmバナナ）；右側：外部圧力モジュール用2チャネル；下部：内蔵圧力モジュール（ADT158Ex）；内部：内蔵気圧センサ
気圧計精度 | ±55 Pa
測定速度 | mV、V、mA＆周波数およびRTD：3回/秒；圧力モジュール：1〜10回/秒（選択可能、既定3回/秒）；気圧計：1回/秒
データ記録 | 間隔0.1〜9999 s；最大1000万読み取り（単一チャネル）
電源 | 本質安全Li‑ion 4000 mAh（14.4 Wh）；充電6–8 h；測定モードでの典型動作時間約100 h
環境 | 動作温度 -20 °C〜50 °C；保管 -20 °C〜70 °C；湿度 0%〜95% RH（結露なきこと）；高度 3000 m
予熱時間 | 10 分
ポート電圧保護 | 最大30 V
保護等級／落下 | IP67；1 m落下試験
通信 | 絶縁型USB Type‑C（スレーブ）、Bluetooth
表示 | 4.4インチ 透過反射型静電容量式カラータッチスクリーン、LEDバックライト
サイズ | 177 mm x 105 mm x 52 mm（ADT158Ex下部ホルダ除く）
重量 | 0.75 kg
保証 | 1年

電気仕様（抜粋）
RTD測定精度 | 0〜400 Ω：0.01 % 読値 + 0.005 % FS（分解能 1 mΩ）；励起電流 1 mA（4線プローブに対する精度；3線は＋10 mΩ、2線は＋50 mΩ）
電圧測定 | ±300 mV：0.015 % 読値 + 0.005 % FS（分解能 1 μV、入力抵抗 >100 MΩ）；±30 V：0.015 % 読値 + 0.005 % FS（分解能 0.1 mV、抵抗 >1 MΩ）
電流測定 | ±30 mA：0.015 % 読値 + 0.005 % FS（分解能 0.1 μA；抵抗 <40 Ω）
周波数測定 | 0.01〜50000 Hz（自動）：0.005 % 読値 + 2桁；自動で最大6桁の分解能；最小閾値 2.5 V
圧力スイッチ測定 | 検査電圧 3〜30 V；応答速度 < 10 ms；無電圧接点対応
パルスカウント | 0〜9 999 999；立上り/立下りエッジ；最小閾値 2.5 V
ループ電源 | 20 V ±10%；最大出力インピーダンス 320 Ω；最大駆動電流 25 mA

圧力（抜粋）
圧力分解能 | 4、5または6桁（選択可能）
温度補償 | -10 °C〜50 °C
圧力モジュール種別 | 内蔵モジュール ADT158Ex；外付けモジュール ADT161Ex（それぞれのデータシート参照）
レンジ例（参照） | GP2: 2 psi (0.16 bar) 精度 0.05 % FS；GP10: 10 psi (0.7 bar) 精度 0.02 % FS；GP20K: 20000 psi (1400 bar) 精度 0.05 % FS（製品データシートに完全なレンジと精度表あり）

備考
本体は電源アダプタ、充電式Li‑ionバッテリ、テストケーブル、ストラップ、ISO 17025校正証明書と共に供給されます（構成およびオプションアクセサリ参照）。各種長さのモジュールやRTDプローブ、キャリングケースがオプションで利用可能です。

機能／技術仕様（リスト）

• 商用モデル：ADT260EX
• ブランド：Additel
• チャネル：最大8チャネル設定可能（圧力、気圧、外部モジュール、RTD、電気信号）
• 記録容量：最大1000万読み取り（単一チャネル）
• 記録間隔：0.1 s〜9999 s
• バッテリ：本質安全Li‑ion 4000 mAh（14.4 Wh）；典型動作時間 約100 h；充電 6–8 h
• 本質安全：Ex ia IIC T4 Ga；ATEX、IECEx、CSA、UKCA認証
• 保護等級：IP67；1 m落下試験
• 表示：4.4" 透過反射型静電容量式カラータッチスクリーン
• 通信：Bluetooth、絶縁型USB Type‑C
• RTD精度：0.01 % 読値 + 0.005 % FS（4線プローブ）
• 電圧/電流/周波数/パルス測定対応、圧力スイッチ対応、ループ電源内蔵
• 動作温度：-20 °C〜+50 °C
• サイズ：177 x 105 x 52 mm（ホルダ除く）
• 重量：0.75 kg
• 保証：1年
• 付属品：電源アダプタ、バッテリ、テストケーブル、ストラップ、ISO 17025 校正証明書
• オプション：ADT158Ex（内蔵）およびADT161Ex（外付）モジュール、AM1602 RTDプローブ（各種長さ）、接続ケーブル、ハード/ソフトケース、校正ソフトウェア
