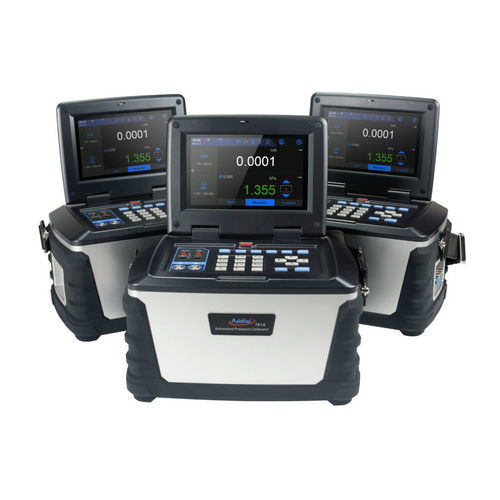

多機能校正器 ADT 761A

mAシグナル用圧力液柱計用

説明
ADT 761Aシリーズのポータブル自動圧力校正器は、高性能な内蔵電動ポンプと高精度な圧力コントローラを統合し、現場および試験室での圧力計、トランスミッタ、プレッシャースイッチの校正に対するワンストップソリューションを提供します。ADT 761AはADT 761の後継であり、内部センサの柔軟性、圧力生成能力、およびEthernet、Wi‑Fi、Bluetooth、USBなどの現代的な通信とカラータッチスクリーンによるHMIが強化されています。

主なポイント

• 内蔵電動ポンプ搭載の完全自動校正器（機種により最大100 bar）
• 精度 0.02 % FS（オプションで0.01 %）
• 二重圧力モジュール（低圧/高圧）および外部モジュール対応
• 携帯可能（約8 kg）
• Wi‑Fi、Ethernet、Bluetooth、USB
• 6 GBメモリによるデータロギング（最大1,000,000読み取り）
• 標準でデータ付きISO 17025校正証明書を提供

主な機能
内部ポンプによる自動圧力生成：90%真空から最大100 barまで（機種による）。電気信号の測定・生成（mA/V）、24 Vループ電源、HART通信およびProfibus対応。7インチ（800 x 480）カラータッチスクリーンと数値キーによるユーザーインターフェース。自動テストシーケンス（校正手順、PNP/NPNプレッシャースイッチテスト、リークテスト、圧力保持）。外部デジタル圧力モジュール（ADT 160A / ADT 161A）に対応し、非常に高い圧力範囲まで拡張可能。

利用可能なモデル

• ADT 761A-LLP：低圧 ±75 mbar（30 inH2O）
• ADT 761A-D：差圧および相対 (-0.95～2.5 bar)
• ADT 761A-500：真空～35 bar rel.（500 psig）
• ADT 761A-1K：真空～70 bar rel.（1 000 psig）
• ADT 761A-1.5K：真空～100 bar rel.（1 500 psig）
• ADT 761A-BP：気圧校正（100～1 200 hPa）

圧力仕様（抜粋）
仕様 - 761A-LLP - 761A-D - 761A-500 - 761A-1K - 761A-1.5K - 761A-BP
最大レンジ - 30 inH2O (75 mbar) - 35 psi (2.5 bar) - 500 psig (35 bar.g) - 1 000 psig (70 bar.g) - 1 500 psig (100 bar.g) - センサ 1 200 hPa
最小レンジ - -30 inH2O (-75 mbar) - -13.5 psi (-0.95 bar) - -13 psi (-0.9 bar) - -13 psi (-0.9 bar) - -13 psi (-0.9 bar) - センサ 100 hPa
精度(1) - 0.05 % FS - 0.02 % FS - 0.02 % FS - 0.02 % FS - 0.02 % FS - 0.01 % FS
安定性 - 0.005 % FS または 0.05 Pa - 0.005 % FS - 0.005 % FS - 0.005 % FS - 0.005 % FS - 0.02 hPa
圧力タイプ - 差圧/相対 - 差圧/相対 - 相対/絶対 - 相対/絶対 - 相対/絶対 - 絶対
分解能 - 6桁（全バリアント）
利用可能な単位 - Pa, hPa, kPa, mPa, bar, mbar, psi, mmHg, inHg, inH2O, kg/m2, torr, カスタム単位

計測および電気信号（抜粋）
mA測定：±25/±50 mA、分解能 0.0001 mA、精度 0.008 %L+0.004 %FS
V測定：±300 mV / ±5/±12/±30 V、分解能 0.1 μV / 0.0001 V、精度 0.008 %L+0.002 %FS
mA出力：0–25 mA（分解能 0.1 μA）、V出力：0–16 V
ループ電源：16–30 V、最大負荷 70 mA

備考
ADT 761Aはインテリジェントなデジタル圧力モジュール（ADT 161A/ADT 160A）を受け入れ、モジュールにより数千バールまで測定範囲を拡張可能です。装置はNISTトレーサブルなデータを含むISO 17025証明書を標準で提供します。

技術特性 / 仕様

• 標準精度：0.02 % FS（オプションで0.01 %）
• 安定性制御：< 0.005 % FS（高精度モデルで0.003 %）
• 表示：7インチ カラーTFTタッチスクリーン（800 x 480）
• 通信：USB、LAN (Ethernet)、Bluetooth、Wi‑Fi、HART、Profibus
• 内蔵メモリ：6 GB（最大1,000,000値）、タスク容量：最大1,000タスク
• 充電式Li‑Ionバッテリ：約8時間（主要構成） / 仕様では構成により約16時間、充電時間 <5時間
• 保護等級：IP31
• 重量：約7.95–8 kg
• 寸法：299 x 193 x 192 mm
• 動作温度：0 °C ～ 50 °C（仕様により温度補償）
• 保管温度：-20 °C ～ 60 °C
• 湿度：<90 % 結露なきこと
• 振動・衝撃：振動 4 g (20–2 000 Hz)、衝撃 8 g、落下試験 1 m
• ポンプ寿命：>100,000 サイクル
• インターフェース言語：英語、ドイツ語、フランス語、イタリア語、スペイン語、ポルトガル語、中国語、日本語、ロシア語
• 保証：1年
• 標準付属品：マニホールド ADT106‑X（機種により）、電源アダプタ 110/220、充電式バッテリ 9723、テストケーブル 9022、ホース ADT100‑761 HOSE、ケース 9907 など
