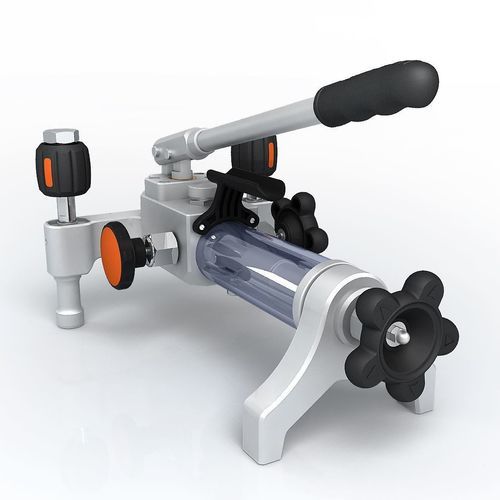

2ピストン油圧ポンプ ADT 928A

手動手動アルミニウム

概要 ADDITEL ADT 928A は、最大1000 bar（15,000 psi）までの圧力を生成・制御できる手動油圧ポンプです。二重ピストンシステムを採用し、大容量系を迅速に加圧すると同時に、昇圧・降圧ともに微調整が可能です。

主な機能

• 二重ピストンシステム：大容量の迅速な充填と微細な圧力調整。
• 較正容積を隔離するバルブシステム：漏れを低減し、生成圧力の安定性を向上。
• 手締め式コネクタ×2：工具やPTFEテープ不要でゲージや機器を素早く接続。
• 流体適合性（モデル別）：鉱物油、蒸留水（オプション ADT 928A-W）、Skydrol（オプション ADT928A-AC）。
• 圧力トランスミッタや圧力計の較正用に設計され、現場・ラボ双方で使用可能。

モデル

• ADT928A — 油圧ポンプ（油）、レンジ -0.95 ～ 1000 bar。
• ADT928A-W — 油圧ポンプ（蒸留水）、レンジ -0.95 ～ 1000 bar。
• ADT928A-AC — 油圧ポンプ（Skydrol）、レンジ -0.95 ～ 1000 bar。

圧力ポートと継手

• 利用可能なポート：N = 1/4 NPT オス、N2 = 1/2 NPT オス、B = 1/4 BSP オス、M = M20×1.5。
• 試験対象機器接続：1/4 NPT メス、1/4 BSP メス または M20×1.5 メス。
• 基準接続：1/4 NPT メス、1/4 BSP メス または M20×1.5 メス。

材料とシール

• アダプタ：ステンレス鋼。
• 本体：ステンレス／アルミニウム／銅。
• シール：Buna-N。

標準付属品

• Oリング×20。
• 取扱説明書。
• 9202：オイル1リットル（構成に応じて同梱）。

オプション付属品

• ADT102：1/4 NPT オス→各種手締め式メスアダプタ（25個）。
• ADT103：1/4 NPT オス→各種手締め式メスアダプタ（10個）。
• ADT100-HTK：試験用フレキシブルキット 1.5 m、1000 bar、1/4 NPT オス→1/4 NPT/1/8 NPT/1/2 NPT/1/4 BSP/M20×1.5 メス（手締め式）。
• 9901-928：ADT 928 とゲージ2個用のキャリングケース。
• ADT928-MK：ポンプ928用メンテナンスキット。
• 9202：参照用油（ジエチルヘキシルセバケート）ボトル。

用途 工場または現場での圧力トランスミッタおよび圧力計の較正・検査、最大1000 barまでの安定かつ精密な圧力生成を必要とする圧力機器の試験や保守。

仕様／技術データ

• 圧力範囲：0 ～ 1 000 bar（15 000 psi）。
• 真空域の作動範囲：-0.95 bar ～ 1 000 bar。
• 質量：3.9 kg。
• 高さ：162 mm。
• 底面：345 mm x 215 mm。
• ピストン容積（微調整）：0.9 ml。
• 材料：ステンレス製アダプタ、本体 ステンレス/アルミ/銅、シール Buna-N。
• 機器／基準接続：1/4 NPT メス、1/4 BSP メス または M20×1.5 メス。
• 保証：1年。
