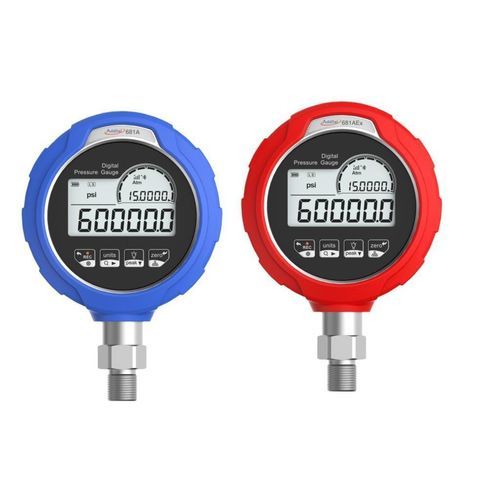

絶対圧力計 ADT681A

相対差動液晶ディスプレイ

製品概要

• Additel製 681Aシリーズ デジタル圧力計
• 圧力レンジ 最大60,000 psi（4,200 bar）
• モデルにより精度 0.02% または 0.05% FS
• ゲージ圧、絶対圧、差圧、気圧の測定が可能
• 圧力の%表示とバーグラフ表示
• 温度補償済み精度（-10…50°C）
• Bluetooth通信およびAdditel Linkモバイルアプリ対応
• 視認性の高い大型表示、バックライト付
• 本質安全防爆仕様（ADT681AEx）あり
• データ記録オプション（最大10,000,000レコード）
• 保護等級 IP67

堅牢
筐体はSUS304（ステンレス）で、前面は帯電防止PET、保護ブーツはPTUゴム。内部センサの最適化設計、耐衝撃・耐振動（5 g 振動、10 g 衝撃）、耐腐食性の濡れ部材を採用。粉じんや湿潤環境での使用に対応するIP67評価。

使いやすさ
人間工学に基づくボタン操作とメニュー、直射日光下でも読める表示、ボタンで点灯するバックライト、遠距離視認可能な大きな文字表示。実用機能：TARE、時刻表示、ピーク値（max/min）、リークテスト、記録状態表示。

保守性
膜式ボタンで清掃が容易。電池寿命が長く、保守頻度が低い。

仕様（主要表抜粋）
ADT681A | ADT681AEx
説明：デジタル圧力計 | 本質安全防爆デジタル圧力計
本質安全：CEマーキング；ADT681AEx：EU：II 1G EX ia IIC T4 Ga -20…50°C；北米：CLASS I DIVISION 1 GROUP A,B,C,D T4；Zone 0 AEx ia IIC T4 Ga -20…50°C；国際：EX ia IIC T4 Ga -20…50°C
測定範囲：最大4,200 bar（60,000 psi）
精度：681A(Ex)-02：フルスケールの0.02%；681A(Ex)-05：0.05%；681A(Ex)-RD：レンジの0〜20%：±(0.02% FS)；20〜110%：±(0.1% 読値)；真空：±(0.25% FS)、FS = 14.5 psi；気圧計（バブル）：±55 Pa
検出タイプ：ゲージ圧、飽和・圧縮圧、算出絶対圧、差圧、気圧
多機能：大気圧、周囲温度、最大/最小値、TARE、リークテスト、%表示、時刻表示、データ記録状態
表示：広視野FSTNセグメントLCD、三室構造、白色バックライト、4桁または5桁表示（切替）、桁高14.5 mm
圧力単位：Pa、kPa、MPa、psi、mbar、bar、kgf/cm2、%、mmH2O（4°C）、mmHg（0°C）、InH2O（4°C）、InHg（0°C）；複数の工学用水柱選択可能；1つのユーザーユニット（USER）はAdditel Linkで設定可能
環境：温度補償 -10°C〜50°C；動作温度 -20°C〜50°C；保管温度 -40°C〜75°C；湿度 5%RH〜95%RH（結露なきこと）；高度 < 3000 m
圧力ポート：1/4 NPTオス、1/2 NPTオス、1/4 BSPオス、1/2 BSPオス、M20 x 1.5オス；差圧用溝付きポート；高圧（>1000 bar）用に1/4 HPオス/メス（Autoclave M-250-C / F-250-C 参照）
電源：単3アルカリ×3本；消費モード：スーパー安定／低消費で動作時間可変（例：低消費モードで1読取/10 sの場合最大18,000 h）；USB-Cによる外部給電可
筐体：SUS304、前面PET帯電防止、PTUゴム保護カバー、寸法：118 x 42 x 178 mm、重量：0.68 kg
適合：IP67（1 m浸漬30分）、振動5 g、衝撃耐性10 g、1 m落下（保護カバー無し）
データ記録：最大10,000,000レコード（時刻＋圧力）または5,000,000（時刻＋圧力＋温度）；記録間隔 0.1〜99,999 s
通信：Bluetooth、RS232（ATEX制限あり）、USB-C
証明書：ISO 17025 認定校正証明書
保証：1年

測定レンジ詳細（レンジ表抜粋）
相対レンジ（例 P/N）：V15 = -15 psi (-1 bar), GP2 = 2 psi (0,16 bar), GP5 = 5 psi (0,35 bar), GP10 = 10 psi (0,7 bar), GP15 = 15 psi (1 bar), GP30 = 30 psi (2 bar), GP50 = 50 psi (3,5 bar), GP100 = 100 psi (7 bar), GP150 = 150 psi (10 bar), GP300 = 300 psi (20 bar), GP500 = 500 psi (35 bar), GP600 = 600 psi (40 bar), GP1K = 1000 psi (70 bar), GP1.5K = 1500 psi (100 bar), GP2K = 2000 psi (140 bar), GP3K = 3000 psi (200 bar), GP5K = 5000 psi (350 bar), GP10K = 10,000 psi (700 bar), GP15K = 15,000 psi (1000 bar), GP20K = 20,000 psi (1400 bar), GP25K = 25,000 psi (1600 bar), GP30K = 30,000 psi (2000 bar), GP36K = 36,000 psi (2500 bar), GP40K = 40,000 psi (2800 bar), GP50K = 50,000 psi (3500 bar), GP60K = 60,000 psi (4200 bar).

付属品 / オプション（抜粋）

• 付属：保護ブーツ、単3アルカリ電池×3、差圧モデル用シリコーンチューブ×2、ISO 17025 校正証明書
• オプション：磁気吊りストラップ、雨よけカバー、USB電源アダプタ、Additel Acal ソフト（Basic / Net）、Additel Log II 記録ソフト、RS232延長ケーブル、運搬ケース 等

特長 / 技術仕様

• 型番：ADT681A（Ex版あり：ADT681AEx）
• 種類：デジタル圧力計
• 最大レンジ：最大60,000 psi（4,200 bar）
• 精度：最大0.02% FS（構成により）、0.05%および0.2%のバリエーション
• 単位：複数（Pa、kPa、MPa、psi、bar、mbar、kgf/cm2、%、mmH2O、mmHg、InH2O、InHg、ユーザー単位）
• 保護等級：IP67
• 動作温度：-20°C〜50°C
• 電源：単3×3；外部給電 USB-C
• 通信：Bluetooth、RS232（ATEXゾーンでは制限あり）、USB-C
• データ保存：最大10,000,000レコード（オプション）
• 筐体：SUS304、寸法118 x 42 x 178 mm、重量0.68 kg
• 認証：ISO 17025 校正証明書付
• 保証：1年
