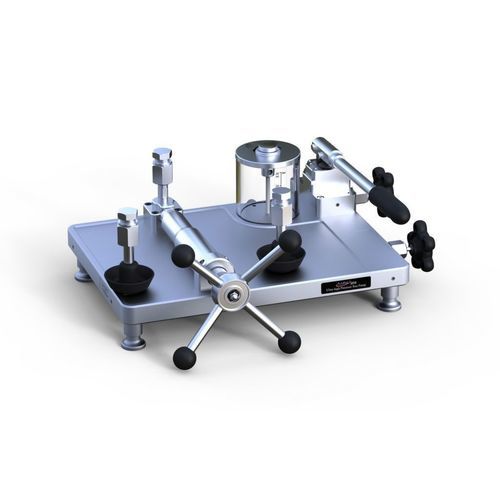

ピストン式油圧ポンプ ADT 959

手動アルミニウム銅製

概要
手動油圧ポンプ ADDITEL 959 は、最大 2800 bar（40,000 psi）までの圧力を発生・制御します。二重ピストン方式を採用し、大容量システム（420 ml リザーバー）を加圧下で充填しつつ、上昇・下降ともに微細な圧力調整が可能です。アイソレーションバルブにより較正ボリュームを隔離して漏れを抑え、発生圧力の安定化を図ります。工具やシールテープを使わずに素早く接続できる手締めタイプのコネクターを3か所備えています。959 はラボでの圧力計およびトランスミッタの較正に適しています。

接続とポート

• 試験機器接続：autoclave F-250C、9/16" 18UNF メス
• 基準接続：autoclave F-250C、9/16" 18UNF メス
• 1/2 BSP はオプションで対応可能

圧力ポート オプション

• AF：オートクレーブ継手
• B2：1/2 BSP メス
• X：要相談

標準付属品

• Oリング：20 個
• 取扱説明書
• 9201：250 ml オイル

オプション付属品

• ADT102：1/4 NPT オスから各種手締めメス接続アダプタ（25 個）
• ADT104：1/4 HP オスから各種手締めメス接続アダプタ（17 個）
• ADT100-595-HK：試験用フレキシブルキット、2800 bar、ADDITEL 959 用膨張リザーバー
• 9908：ADDITEL 959 と 2 個の圧力計用キャリングケース
• ADT959-MK：959 ポンプ用メンテナンスキット
• 9201：ジエチルヘキシルセバケート油 ボトル

仕様 / 技術データ

• 媒体：鉱油または蒸留水（オプション）
• 圧力範囲：0 ～ 2800 bar（0 ～ 40,000 psi）
• リザーバー容量：420 ml
• ピストン微調ボリューム：1.5 ml
• 材料：アダプタはステンレス鋼；本体はステンレス / アルミニウム / 銅
• シール：Buna-N
• 寸法：高さ 175 mm；底面 455 mm x 380 mm
• 質量：13 kg
• 保証：1 年
• 接続：基準ゲージおよび被試験ゲージ用の手締めコネクタ
• 試験機器接続：autoclave F-250C、9/16" 18UNF メス
• 利用可能な圧力ポート：AF（オートクレーブ）、B2（1/2 BSP メス）、X（要相談）
