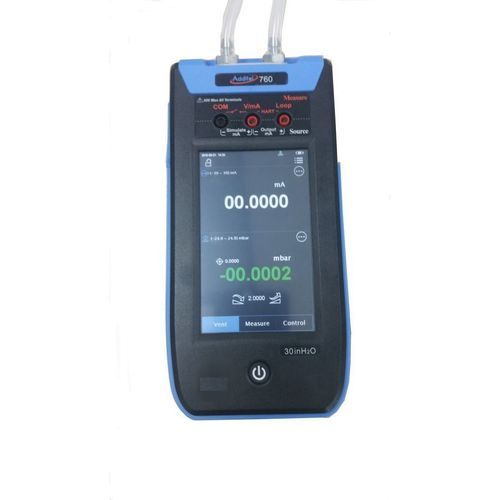

多機能校正器 ADT760 LLP

mAシグナル用圧力圧力センサー用

概要
ADT760 LLPは、センサーおよびトランスミッタの非常に低い差圧（Delta P）の測定・校正用に設計された、携帯型の高精度・全自動差圧キャリブレータです。90%相対真空から75 mbar（DP30で±7500 Pa）までの自動圧力発生が可能で、内部センサのフルスケールに対して0.005%の安定性で圧力制御を行い、測定精度は最大0.05% FSに達します。

主な機能

• 内蔵自動ポンプによる圧力発生（搭載モジュールにより90%真空〜7500 Paまで）。
• 制御安定度：内部モジュールのフルスケールの0.005%。
• 測定精度最大0.05% FS。範囲を縮小した高精度のADT155内蔵モジュールあり。
• 交換可能な内部圧力モジュール（ADT155シリーズ）。
• カラータッチスクリーン（800×480 TFT）。
• mA/Vの電気信号測定・シミュレーション（トランスミッタ試験向け）；電流出力0–24 mA、精度0.01%読値 + 0.005% FS。
• 24 VDCループ電源出力（30 Vまで保護）。
• テスト自動化、記録、データロギング（DLモデルはオプション）。
• HARTサポート（モデルによりオプション）。
• リチウムイオン充電池内蔵（稼働時間約10時間）。
• 携帯性：質量 <1.8 kg、寸法 235×110×70 mm。

用途と拡張
非常に低い圧力やより高い精度が必要な場合、ADT760 LLPはADT155内蔵センサを装着可能（例：ADT155 DP025：62 Pa、安定度0.003 Pa、精度0.13 Pa）。ADT160Aのデジタル圧力モジュールを2台接続して測定範囲を拡張できます。自動ポンプは内部モジュールの精度で圧力設定の生成と制御を行います。

電気機能と自動化

• 電流測定：±30.0000 mA、分解能0.1 µA、精度 ±(0.01% 読値 + 0.005% FS)、インピーダンス <10 Ω。
• 電圧測定：±30.0000 V、分解能0.1 mV、精度 ±(0.01% 読値 + 0.005% FS)、インピーダンス >10 MΩ。
• 電流出力：0.000–22.000 mA、分解能1 µA、精度 ±(0.02% 読値 + 0.01% FS)。
• スイッチの検出・シミュレーション（3–24 V、PNP/NPN）および自動スイッチテスト。
• 温度補償測定（較正係数と補償値は圧力モジュールに保存）。

内部モジュールとレンジ
DP025 | ±0.25 inH2O | ±62 Pa | 精度 0.2% FS | 耐過圧 100×
DP050 | ±0.5 inH2O | ±125 Pa | 精度 0.1% FS | 耐過圧 100×
DP1 | ±1 inH2O | ±250 Pa | 精度 0.05% FS | 耐過圧 100×
DP2 | ±2 inH2O | ±500 Pa | 精度 0.05% FS | 耐過圧 100×
DP5 | ±5 inH2O | ±1000 Pa | 精度 0.05% FS | 耐過圧 50×
DP10 | ±10 inH2O | ±2500 Pa | 精度 0.05% FS | 耐過圧 20×
DP20 | ±20 inH2O | ±5000 Pa | 精度 0.05% FS | 耐過圧 20×
DP30 | ±30 inH2O | ±7500 Pa | 精度 0.05% FS | 耐過圧 20×

一般仕様
チャンネル：合計4チャンネル — 1電気チャンネル（測定/シミュレーション）、1内蔵圧力チャンネル（生成/測定）、2外部センサ圧力チャンネル。
保護等級：IP54。
バッテリ：Li‑ion充電池（約10時間）、ケース外で充電4時間、ケース装着で6時間。
表示：800×480 カラーTFT タッチスクリーン。
通信：USB、Wi‑Fi、Bluetooth。
質量：<1.8 kg。寸法：235×110×70 mm。
証明書：NISTトレーサブル証明書（データ付）。
多言語インターフェース：英語、ドイツ語、フランス語、イタリア語、スペイン語、ポルトガル語、中国語、日本語。
ポンプ寿命：>500,000サイクル。
電源：Li‑ion充電池、外部アダプタ 110/220 V。

モデルと付属品
参考型番：ADT760-LLP（ポータブル自動キャリブレータ、DP30含む）、ADT760-LLP-DL（HARTおよびデータロギング対応）、ADT760 LLP-X（ADT155から選択する内部センサ）。
付属品（例）：110/220 V電源アダプタ、Li‑ionバッテリ、測定ケーブルセット、ユーザーマニュアルCD、NISTトレーサブル証明書。
オプション（例）：ADT161A（ADT160A）圧力モジュール、モジュール接続ケーブル9060、Additel/Calタスク管理ソフト、フィルタ、ブラケット、ソフト／ハードケース（9913-760-SC / 9914-760）。

オプションADT155モジュール
ADT155-20-DP025：±0.25 inH2O（±62 Pa）±0.2% FS
ADT155-10-DP050：±0.5 inH2O（±125 Pa）±0.1% FS
ADT155-05-DP1：±1 inH2O（±250 Pa）±0.05% FS
ADT155-05-DP2：±2 inH2O（±500 Pa）±0.05% FS
ADT155-05-DP5：±5 inH2O（±1000 Pa）±0.05% FS
ADT155-05-DP10：±10 inH2O（±2500 Pa）±0.05% FS
ADT155-05-DP20：±20 inH2O（±5000 Pa）±0.05% FS
ADT155-05-DP30：±30 inH2O（±7500 Pa）±0.05% FS

技術仕様

• モデル：ADT760 LLP（DP30センサ含む）；HART / データロギングオプションはDL/Xバリアント。
• 最大圧力範囲：±30 inH2O = ±75 mbar = ±7500 Pa（DP30モジュール）。
• 精度：標準モジュールで典型0.05% FS。
• 制御安定度：<0.005% FS（内部モジュール）。
• 圧力分解能：6桁。
• 使用可能単位：Pa、hPa、kPa、mPa、bar、mbar、psi、mmHg、inH2O@4°C/20°C 等。
• 圧力接続：バーブフィッティング。
• 圧力立ち上がり：<30 s（75 mbar / 100 ml 容積）典型。
• 電流/電圧測定：上記の値と精度参照（±30 mA / ±30 V）。
• 温度補償：5°C〜35°C。
• IP54、動作温度 0°C〜50°C、保管 -20°C〜70°C、振動 4 g（20–2000 Hz）、衝撃 8 g（1 m落下試験）。
• 質量 <1.8 kg；寸法 235×110×70 mm。
• データロギング：オプション（DLモデル）で最大1,000,000レコードをタイムスタンプ付きで保存可能。
