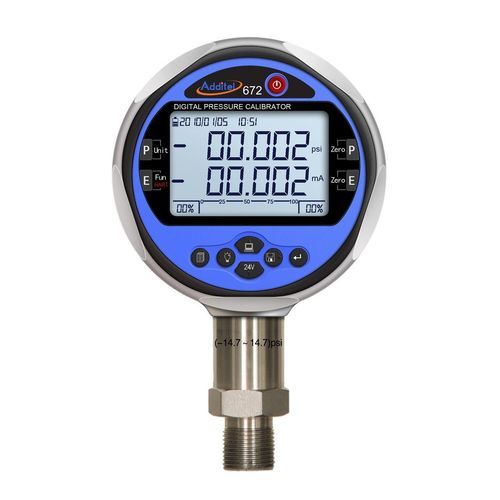

多機能校正器 ADT 672

mAシグナル用圧力液柱計用

概要
ADDITEL ADT 672 デジタル圧力キャリブレーターは、マイクロプロセッサとシリコンセンサーを基盤とし、最大4200 barまでの信頼性が高く、精度に優れた経済的な圧力測定を提供します。各センサーは性能を保証するために組立前にエージング、試験、保護されます。

主な機能

• 利用可能な精度：フルスケールの0.02% / 0.05% / 0.1%
• 精度向上のための温度補償
• オンボードHARTコミュニケータを備えたHART通信機能
• トランスミッタ用24 Vループ電源
• MIN / MAX / HOLD 機能
• 6桁×2表示（6桁分解能）
• プレッシャースイッチ試験
• 電圧・電流信号の計測およびシミュレーション
• 記録機能：30ファイル×40レコードのデータロガー（手動/自動モード、記録間隔調整可）

測定領域
ADT 672シリーズは、相対圧、絶対圧、動的圧、差圧の測定に適しています。機器はHART互換であり、HART信号を妨げることなくHARTトランスミッタの較正が可能です。統合されたHARTコミュニケータにより、較正に関連する情報を装置から直接読み取り・更新できます。

選択可能な単位
Pa, kPa, MPa, psi, bar, mbar, kgf/cm2, inH2O (4°C), mmH2O (4°C), inHg (0°C), mmHg (0°C).

周波数と補償
測定周波数：3.5測定/s。温度補償：-10〜50°C。

接続
圧力接続：≤1000 barの場合：1/4" NPT オス、1/4" BSP オス、M20×1.5 オス。≥1000 barの場合：1/4" HP メスまたはオス（Autoclave F-250-C, 9/16" - 18 UNF-2B または Autoclave M-250-C, 9/16" - 18 UNF-2A）。差圧用試験ホース Ø6 mm。その他の接続は要問い合わせ。

表 - ゲージ圧
Model | 圧力レンジ (bar) | Media | 精度 (% PE) | 耐過圧
V15 | -1.0 | G | 0.02 (0.05) | 3X
GP2 | 0.16 | G | 0.05 | 3X
GP5 | 0.35 | G | 0.05 | 3X
GP10 | 0.7 | G | 0.02 (0.05) | 3X
GP15 | 1 | G, L | 0.02 (0.05) | 3X
GP30 | 2 | G | 0.02 (0.05) | 3X
GP50 | 3.5 | G | 0.02 (0.05) | 3X
GP100 | 7 | G | 0.02 (0.05) | 3X
GP150 | 10 | G | 0.02 (0.05) | 3X
GP300 | 20 | G, L | 0.02 (0.05) | 3X
GP500 | 35 | G, L | 0.02 (0.05) | 3X
GP600 | 40 | G, L | 0.02 (0.05) | 3X
GP1K | 70 | G, L | 0.02 (0.05) | 3X
GP2K | 140 | G, L | 0.02 (0.05) | 3X
GP3K | 200 | G, L | 0.02 (0.05) | 3X
GP5K | 350 | G, L | 0.02 (0.05) | 3X
GP6K | 400 | G, L | 0.02 (0.05) | 3X
GP10K | 700 | G, L | 0.02 (0.05) | 2X
GP15K | 1000 | G, L | 0.05 (0.1) | 2X
GP20K | 1400 | G, L | 0.05 (0.1) | 2X
GP25K | 1600 | G, L | 0.1 | 1.5X
GP30K | 2000 | G, L | 0.1 | 1.5X
GP36K | 2500 | G, L | 0.1 | 1.5X
GP40K | 2800 | G, L | 0.1 | 1.35X
GP50K | 3500 | G, L | 0.1 | 1.2X
GP60K | 4200 | G, L | 0.1 | 1.1X

表 - 絶対圧
Model | 圧力レンジ (bar) | Media | 精度 (% PE) | 耐過圧
AP5 | 0.35 | G | 0.1 | 3X
AP10 | 0.7 | G | 0.1 | 3X
AP15 | 1.0 | G | 0.1 | 3X
AP30 | 2.0 | G | 0.1 | 3X
AP50 | 3.5 | G | 0.1 | 3X
AP100 | 7.0 | G, L | 0.05 (0.1) | 3X
AP300 | 20 | G, L | 0.05 (0.1) | 3X
AP500 | 35 | G, L | 0.05 (0.1) | 3X
AP1K | 70 | G, L | 0.05 (0.1) | 3X
AP3K | 200 | G, L | 0.05 (0.1) | 3X
AP5K | 350 | G, L | 0.05 (0.1) | 3X

表 - 動圧
Model | 圧力レンジ (bar) | Media | 精度 (% PE) | 耐過圧
CP2 | ±0.16 | G | 0.05 | 3X
CP5 | ±0.35 | G | 0.02 (0.05) | 3X
CP10 | ±0.7 | G | 0.02 (0.05) | 3X
CP15 | ±1 | G | 0.02 (0.05) | 3X
CP30 | -1〜2 | G | 0.02 (0.05) | 3X
CP100 | -1〜7 | G, L | 0.02 (0.05) | 3X
CP150 | -1〜10 | G, L | 0.02 (0.05) | 3X
CP300 | -1〜20 | G, L | 0.02 (0.05) | 3X

表 - 差圧
Model | 圧力レンジ (bar) | Media | 精度 (% PE) | 耐過圧
DP1 | ±2.5 | G | 0.05 | 100X
DP2 | ±5.0 | G | 0.05 | 100X
DP5 | ±10 | G | 0.05 | 50X
DP10 | ±25 | G | 0.05 | 20X
DP20 | ±50 | G | 0.05 | 20X
DP30 | ±75 | G | 0.05 | 20X
DP50 | ±160 | G | 0.05 | 3X
DP150 | ±350 | G | 0.025 | 3X
DP300 | ±700 | G | 0.025 | 3X

電気信号の測定とシミュレーション
接続：Ø4 mmソケット。直流電圧：±30.0000 V、精度 ±(0.02% L + 0.003% PE)。直流電流：30.0000 mA、精度 ±(0.02% L + 0.003% PE)。ループ電源：24 V ±0.5 V 最大：50 mA；120 mAで保護。プレッシャースイッチ：開/閉（スイッチ故障時は1 - 12 V）。

追加仕様

• プレッシャースイッチ試験：圧力でのトリガーレベルの確認
• HART通信：一般的なHARTコマンドの読み取り・更新
• 統計演算：MIN / MAX
• HOLD機能：測定の固定
• データロガー：容量 30ファイル × 40レコード、手動または自動モード、間隔調整可

技術仕様 / 特性

• 寸法 Ø x W x H：Ø 120 x 46 x 184 mm
• 質量：700 g
• 表示：バックライト付きLCD、6桁分解能、数字高さ16.5 mm、デュアル表示
• 材質：アルミハウジング、316LSS 接続
• 電源：充電式Li-Ionバッテリ；動作時間：40時間；充電時間：4時間；アダプタ：10 V；外部電源：110 / 220 V
• 通信：RS232
• 動作温度範囲：-20〜70°C（相対湿度：95% 結露なきこと）
• 基準条件：23°C ±3°C
• HART互換および統合HARTコミュニケータ
• 記録：内蔵データロガー、30ファイル × 40レコード
• 表示単位の多重選択（11単位選択可能）
