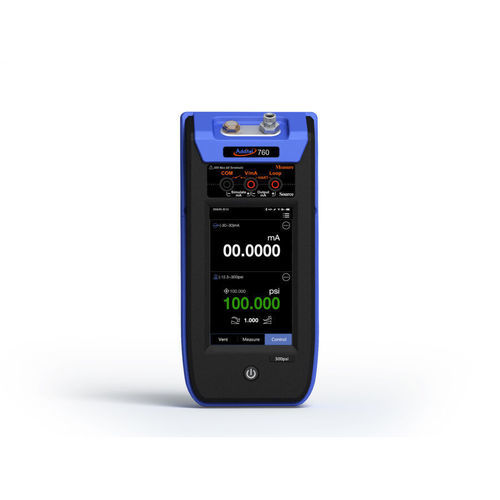

多機能校正器 ADT 760

mAシグナル用圧力電圧

概要
携帯型で高精度、完全自動の圧力校正器。コンパクトで軽量（約1.8 kg）で、モデルにより真空の90%から最大20 barまでの圧力を生成および測定可能。カラータッチスクリーンと内部自動ポンプを搭載。NISTトレーサブルの校正証明書が標準で付属します。

機能概要

• 内蔵ポンプによる自動圧力生成・制御（モデルにより最大20 bar）。
• 内部モジュールの制御安定性：<0.005% フルスケール。
• 精度：モデル/オプションにより最大0.01% フルスケール。
• 範囲と精度を変更できる交換可能な内部圧力モジュール。
• アイコン操作に対応した800×480 TFTカラータッチスクリーン。
• 電気機能：mA/V 測定および出力、ループ電源24 VDC（最大30 Vまで保護）。
• 通信：USB、WiFi、Bluetooth。HART対応はオプション。
• データロギングオプション（DLモデル）：プログラム可能なタスク管理と最大100万件の記録保存。

利用可能モデル

• ADT760-LLP：極低圧用に設計（モジュール ±30 inH2O / ±75 mbar 含む）。
• ADT760-D：-0.86〜2.5 bar をカバー（CP35 センサ含む）、差圧およびゲージ測定対応。
• ADT760-MA：-0.86〜20 bar をカバー（CP300 センサ含む）、絶対・相対測定用の内部気圧センサを搭載。

機能と主要ポイント

• 試験自動化（DLモデル）：自動校正手順、タスク準備、自動ステップ制御、ダンピングを伴う自動スイッチ試験。
• 電気信号の測定・シミュレーション：mA/V 測定精度 ±(0.01% 読値 + 0.005% FS)、0–24 mA 出力精度 ±(0.02% 読値 + 0.01% FS)。
• 記録とタスク管理（DLモデル）：最大250のプログラム可能タスクとPCへの結果ダウンロード。
• リークテスト：圧力を保持して漏れ損失を測定。
• 圧力回路保護：異物や残留物による詰まりを防ぐ上流特別フィルタ。
• 着脱式充電式Li-ionバッテリ；稼働時間 約10時間。

内部モジュールと互換性（例）
ADT155シリーズのモジュールで精度やレンジを拡張・向上可能：ADT155 (DP025, DP050, DP1, DP2, DP5, DP10, DP20, DP30, DP50, DP150, DP300, DP400, DP800, DP1K) および CP モジュール (CP2, CP5, CP10, CP15, CP30, CP35, CP50, CP100, CP150, CP200, CP300)、モジュールとレンジに応じた精度。

付属品（標準 / オプション）

• 標準付属品の典型例：アダプタキット (ADT100-760-KIT)、1.5 mホース (ADT100-760-HOSE)、ACアダプタ 110/220 V、Li-ionバッテリ、計測ケーブル、ユーザーマニュアル、NIST証明書。
• オプション：追加モジュール (ADT160A…)、モジュール接続ケーブル、試験用ホースキット（各種接続）、空気圧マニホールド (ADT128 シリーズ)、ソフト/ハードケース、フィルタ、スタンド、Additel ソフトウェア（データ管理／ダウンロード用）。

主な仕様（抜粋）
仕様 | 760-LLP | 760-D | 760-MA
最大圧力範囲 | ±30 inH2O (±75 mbar) | -0.86〜2.5 bar (-12.5〜35 psi) | -0.86〜20 bar.g (-12.5〜300 psi)
精度（フルスケール） | 0.05% FS | 0.02% FS | 0.02% FS (0.01% オプションあり)
安定性 | <0.005% FS (内部モジュール) 全モデル共通
圧力の種類 | 差圧、ゲージ（LLP & D）；ゲージおよび絶対（MA）
分解能 | 6 digits
利用可能単位 | Pa, hPa, kPa, mPa, bar, mbar, psi, mmHg, inH2O, mtorr, torr 等
圧力接続 | フレア継手（LLP） / G1/8 BSPF（D と MA はバージョンによる）
表示 | カラー 800×480 TFT タッチスクリーン
バッテリ | 充電式 Li-ion、稼働時間 約10 h、充電 4 h (外部) / 6 h (筐体内)
保護等級 | IP54 (粉塵および水)
質量 / 寸法 | <1.8 kg；235 × 110 × 70 mm
証明書 | NIST トレーサブル、データ付きで供給
通信 | USB、WiFi、Bluetooth；HART オプション (X-DL モデル)

技術的特徴 / 仕様

• チャンネル：合計4チャンネル（1 電気測定/シミュレーション、1 内部圧力生成/測定、2 外部圧力センサーチャネル）。
• 温度補償：5°C〜35°C（拡張補償 0〜50°C）。
• 温度係数：5〜35°C範囲外で < ±(0.001% RD + 0.001% FS) /°C。
• ポンプ寿命：>500,000 サイクル。
• 環境仕様：動作 0°C〜50°C、0〜90% RH、高度 <3000 m；保管 -20°C〜70°C。
• 振動・衝撃：振動 4g (20〜2000 Hz)；衝撃 8g 落下試験 1 m。
