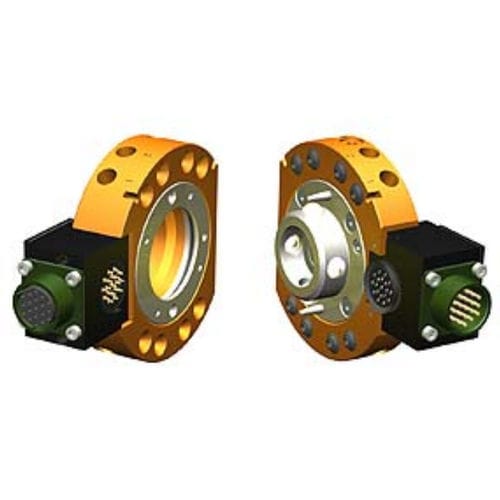

ロボット用工具交換装置 QC-21-E
空圧式自動空気圧式

ロボット用工具交換装置 - QC-21-E - ATI Industrial Automation - 空圧式 / 自動 / 空気圧式
ロボット用工具交換装置 - QC-21-E - ATI Industrial Automation - 空圧式 / 自動 / 空気圧式
ロボット用工具交換装置 - QC-21-E - ATI Industrial Automation - 空圧式 / 自動 / 空気圧式 - 画像 - 2
お気に入りに追加する
商品比較に追加する

特徴

応用
ロボット用
タイプ
空圧式, 自動
操作
空気圧式

詳細

概要
ATI QC-21-E は、高サイクルの産業環境向けに設計された空気式ロボット工具交換ユニットです。No-Touch 駆動による確実なロック、統合された空気直通、優れた位置繰返し精度を備え、自動化されたエンドエフェクタ交換でロボットの稼働率向上と高速な工具交換を実現します。

主な特長
  • コンパクトな結合状態で 0.794 kg (1.75 lb) の筐体に 1/8 BSPP / 1/8 NPT 空気直通ポート ×8 を統合
  • No-Touch ロック技術により、ロック時に最大 2.03 mm (0.08 in) のプレート分離を許容
  • 特許取得のフェイルセーフ ロック機構によりピストンに作用する力を低減
  • インターフェースプレートにより複数の取り付けパターンをサポート、ユーティリティモジュール用のフラット面を1箇所装備
  • ねじれ剛性を高めるアライメント機構
  • オプションでロック/アンロック センサーを装備可能


仕様
  • 型番 / SKU: QC-21-E
  • 駆動方式: 空気式(Pneumatic)
  • ロック力 @ 80 psi (5.5 bar): 2300 N (約 520 lbf)
  • 最大ロック距離: 2.03 mm (0.08 in)
  • 直通ポート寸法: (8) 1/8 NPT;G 1/8 (BSPP)
  • 空気直通ポート数: 8
  • 位置繰返し精度: 0.0152 mm (0.0006 in)
  • 推奨許容荷重: 25 kg (55 lb)
  • X/Y 静的モーメント容量: 56.5 Nm (約 500 lbf-in)
  • Z 静的モーメント容量: 35 Nm (約 310 lbf-in)
  • マスター側重量: 0.476 kg (1.05 lb)
  • ツール側重量: 0.318 kg (0.7 lb)
  • 結合時重量: 0.794 kg (1.75 lb)
  • ロボット手首タイプ: 標準
  • 色: ブラック
  • ポートねじ: BSPP / G および NPT オプション


取り付けと適合性
  • 一般的なロボットフランジに対応するインターフェースプレートで複数の取り付けパターンをサポート
  • ユーティリティモジュールやカスタムアダプタを取り付けるためのフラット面を装備
  • 高サイクルのロボット用途や過酷な産業環境に適合


材料とオプション
  • 全てのロッキング部品は Rc58 ステンレス製
  • 自動化フィードバック用のロック/アンロック センサー(オプション)
  • 保守を抑えた長寿命設計
