ロボット用工具交換装置 QC-50
自動空圧式空気圧式

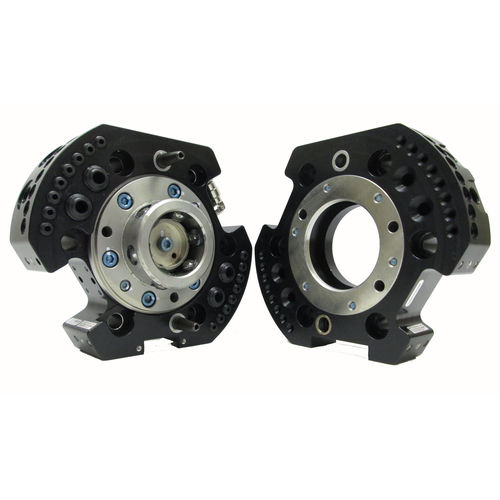

ロボット用工具交換装置 - QC-50 - ATI Industrial Automation - 自動 / 空圧式 / 空気圧式
ロボット用工具交換装置 - QC-50 - ATI Industrial Automation - 自動 / 空圧式 / 空気圧式
ロボット用工具交換装置 - QC-50 - ATI Industrial Automation - 自動 / 空圧式 / 空気圧式 - 画像 - 2
お気に入りに追加する
商品比較に追加する

特徴

応用
ロボット用
タイプ
自動, 空圧式
操作
空気圧式

詳細

製品概要
QC-50 工具チェンジャーは、安全なロック機構、統合された空気通路、高い位置繰り返し精度を備えたエンドエフェクタの全自動交換を可能にします。高サイクル・過酷環境向けに設計されており、ISO 100 mm ロボット手首へ直接取り付けることで積層高さを最小化し、ユーティリティモジュールに対応します。

主な特長
  • コンパクトな空圧設計:通気ポート (16)×M5 と (4)×1/8 BSPP(合計20)
  • No-Touch ロッキング技術によりロック時に最大 3.0 mm のプレート分離が可能
  • 特許取得済みのフェイルセーフロッキング機構によりピストンに作用する力が低減
  • ISO 100 mm の手首に直接取り付けて積層高さを低減;他の取り付けパターンもサポート
  • ロッキング部品は Rc58 ステンレス製
  • 信号、流体/空気、電気用のユーティリティモジュールを取り付けるための4つの平面
  • 本体のアライメント機能によりねじり剛性と保守性を向上
  • ロック/アンロックの検出を統合し状態を通知;SIP は不要


技術仕様
  • ロッキング力 @ 80 psi (5.5 bar):5800 N
  • 最大ロッキング距離:2.54 mm
  • 通気ポートサイズ:(16)M5 および(4)1/8 BSPP
  • 通気ポート数:20
  • 位置繰り返し精度:0.0152 mm
  • 推奨許容荷重:50 kg
  • X/Y 静的モーメント容量:226 Nm
  • Z 静的モーメント容量:226 Nm
  • マスター側重量:1.53 kg
  • 工具側重量:0.78 kg
  • 結合時重量:2.31 kg
  • 作動方式:空圧式
  • ロボット手首タイプ:標準
  • 色:ブラック
  • ポートねじ:BSPP/G
