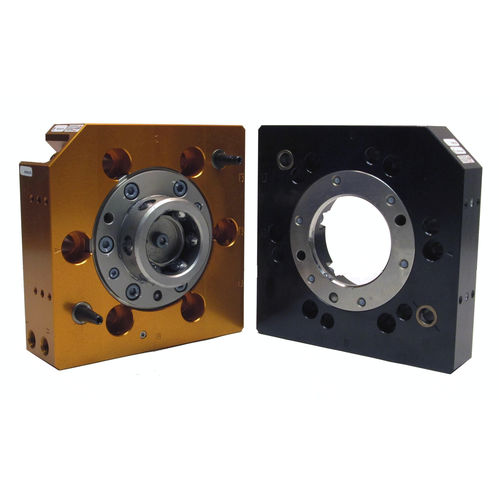

概要QC-46-Eは、安全なロック機構、ユーティリティの貫通機能、および高い位置決め繰返し精度を備えた完全自動のエンドエフェクタ交換を可能にするロボット用ツールチェンジャーです。高サイクルの産業環境向けに設計され、ダウンタイムを低減しロボットセルの柔軟性を高めます。
主な特徴- ユーティリティモジュールを取り付けるための4つのフラット面。フラットCはセンター/デュアルモジュールの取り付けに対応し、アダプタなしで最大2モジュールを搭載可能。
- No-Touchロッキング技術により、ロック時に最大2.5 mmのプレート分離を許容。
- 特許取得済みのフェイルセーフロッキング機構により、ピストンに作用する力を低減し確実な係合を実現。
- 高さを最小化するためにISO 100 mmのロボット手首パターンに直接取り付け可能;追加の取り付けパターンにも対応。
- すべてのロッキング部品はRc58ステンレス鋼製で耐摩耗性を確保。
- ツールチェンジャー本体の整列機能によりねじれ剛性と保守性を向上。
- ロック/アンロックの検出を内蔵し状態を伝達;SIPは不要。
バリエーション / オプション- ポートねじの選択肢:BSPP/GまたはNPT。
- 各ねじオプションの製品バリエーションSKUs/IDは製品ページに掲載。
仕様- ロッキング力 @ 80 psi (5.5 bar):5800 N
- 最大ロック距離:2.54 mm
- 貫通ポートサイズ:ページに記載なし
- 貫通用空気ポート数量:ページに記載なし
- 位置繰返し精度:0.0152 mm
- 推奨許容荷重:70 kg
- X/Y静的モーメント容量:226 Nm
- Z静的モーメント容量:150 Nm
- マスター側重量:1.95 kg
- ツール側重量:1.03 kg
- 結合時重量:2.98 kg
- 作動方式:空気式(Pneumatic)
- ロボット手首タイプ:標準(ISO 100 mm)
- 色:ブラック
- ポートねじ(デフォルト):BSPP/G
- 型番 / SKU:QC-46-E
