ロボット用工具交換装置 QC-113
自動空圧式空気圧式

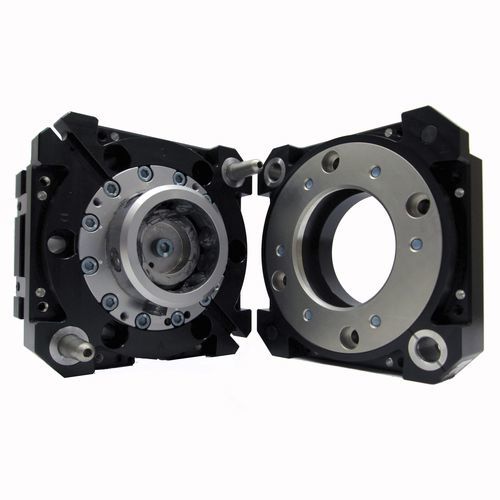

ロボット用工具交換装置 - QC-113 - ATI Industrial Automation - 自動 / 空圧式 / 空気圧式
ロボット用工具交換装置 - QC-113 - ATI Industrial Automation - 自動 / 空圧式 / 空気圧式
ロボット用工具交換装置 - QC-113 - ATI Industrial Automation - 自動 / 空圧式 / 空気圧式 - 画像 - 2
お気に入りに追加する
商品比較に追加する

特徴

応用
ロボット用
タイプ
自動, 空圧式
操作
空気圧式
その他の特徴
高速度

詳細

概要
QC-113 ロボットツールチェンジャーは、確実なフェイルセーフロックと統合センシングを備えた自動エンドエフェクタ交換を提供します。高サイクルの産業用途や過酷環境向けに設計され、カスタム Nitta XC-60 パターンに直接取付け可能で、空気式作動です。ロック部品は Rc58 ステンレス製です。

特長
  • No-Touch ロッキング技術 — ロック時に最大 3.0 mm のプレート分離を許容
  • 特許取得の Fail-Safe ロッキング機構によりピストンへの低負荷を実現
  • カスタム Nitta XC-60 パターンへ直接取付け
  • QC-210 と同等のエア・バルブアダプタおよびセンシングオプションを使用し互換性を確保
  • すべてのロック部品は Rc58 ステンレス製
  • ユーティリティモジュール取り付け用フラット(構成により 2 または 4 オプション)
  • 本体のアライメント機構によりねじれ剛性と保守性を向上
  • ロック/アンロックの統合センシングにより状態を通知(SIP 不要)


技術仕様
  • ロック力 @ 80 psi (5.5 bar):12000 N (約 2700 lbf)
  • 最大ロック距離:3.05 mm (約 0.12 in)
  • No-Touch 動作間隔:最大 3.0 mm
  • パススルーポートサイズ:構成可能 — 製造元に確認
  • 空気パススルーポート数:構成可能 — 製造元に確認
  • 位置繰り返し精度:0.0152 mm (約 0.0006 in)
  • 推奨許容荷重:150 kg (約 330 lb)
  • X/Y 静的モーメント容量:784 Nm (約 6940 lbf·in)
  • Z 静的モーメント容量:565 Nm (約 5000 lbf·in)
  • マスター側重量:4.76 kg (約 10.5 lb)
  • ツール側重量:2.27 kg (約 5.0 lb)
  • 結合時重量:7.03 kg (約 15.5 lb)
  • 作動方式:空気式(Pneumatic)
  • ロボット手首タイプ:標準
  • 色:黒
  • ポートねじ:構成可能 — 製造元に確認
