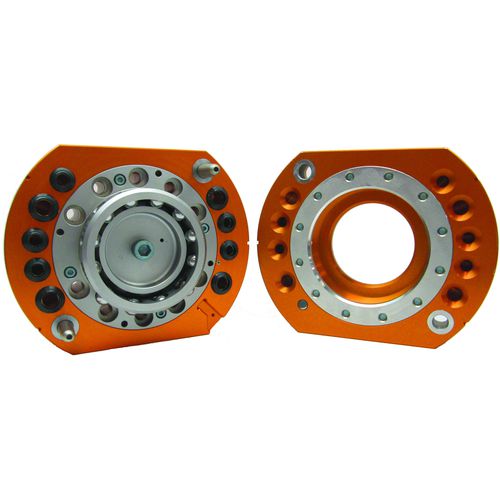

製品概要ATIのロボットツールチェンジャーQC-160-Eは、安全なフェイルセーフロック、統合ユーティリティ通過、優れた位置繰り返し精度を備えたエンドエフェクタの自動交換を実現します。高サイクルの産業用途向けに設計され、ロボットセルの稼働率向上と柔軟性強化に寄与します。
主な特長- 結合時質量9.3 kgのパッケージに(5) 3/8 G (BSPP)および(4) 1/2 G (BSPP)の統合空気通気ポート
- No-Touchロック技術はロック時に最大3.0 mmのプレート分離を許容
- 特許取得のフェイルセーフロック機構によりピストンにかかる力が小さく確実にロック
- スタック高さを抑える125 mm ISOリストへの直接取り付け(追加の取り付けパターンもサポート)
- 全ロッキング部品は耐摩耗性を考慮したRc58ステンレス製
- アダプタ不要で最大4つのユーティリティモジュールを装着可能な2つの平面
- 本体の位置合わせ機構によりねじり剛性向上と保守性向上
- ロック/アンロック状態を伝える統合センサ(別途SIP不要)
仕様(表)ロック力 @ 80 psi (5.5 bar): 31,000 N (約 7,000 lbf)
最大ロック距離: 2 mm (約 0.0787 in)
通気ポートサイズ: (5) 3/8 NPT; (4) 1/2 NPT(BSPP/Gネジバリエーションあり)
空気通気ポート数: 5
位置繰り返し精度: 0.0152 mm (約 0.0006 in)
推奨積載限度: 300 kg (約 660 lb)
X/Y 静的モーメント容量: 2,710 Nm
Z 静的モーメント容量: 2,260 Nm
マスター側重量: 6.44 kg
ツール側重量: 2.86 kg
カップル時重量: 9.3 kg
作動方式: 空気(ピneumatic)
ロボットリストタイプ: 標準(125 mm ISO取り付け)
色: ブラック
ポートねじ: BSPP/G または NPT オプション
技術仕様- 型番(ページに表示されるSKU): QC-160-E
- ロック力(80 psi / 5.5 bar時): 31,000 N (約 7,000 lbf)
- 最大ロック距離: 2 mm
- 空気通気ポート: 合計5; サイズ: (5) 3/8 NPT および (4) 1/2 NPT(BSPP/Gオプション)
- 位置繰り返し精度: 0.0152 mm
- 推奨積載限度: 300 kg
- X/Y 静的モーメント容量: 2,710 Nm; Z: 2,260 Nm
- 重量: マスター 6.44 kg; ツール 2.86 kg; カップル時 9.3 kg
- 作動: 空気(ピneumatic)
- 取付: 125 mm ISOリストに直接取り付け(他のパターンをサポート)
- 材質: ロッキング部 Rc58 ステンレス鋼
- 仕上げ / 色: ブラック
