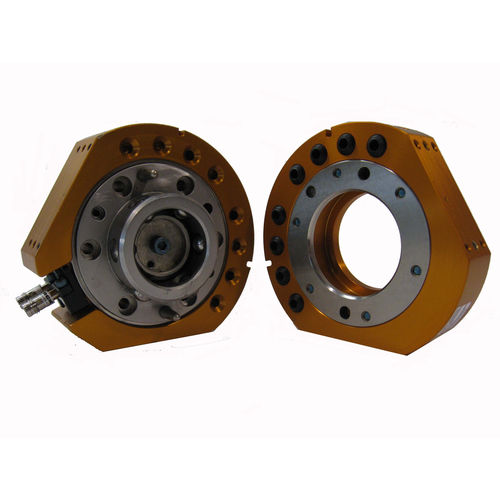

ロボット用工具交換装置 QC-40Q

自動カム

-QC-20の2倍の強度を誇ります。 -ノータッチロック技術により、ロック時に最大3.0mmまでプレートを離すことができます。 -特許取得のフェールセーフ・ロック機構設計により、ピストンに作用する力が小さくなっています。 -ピストン径が大きく、ボールが外側に移動するため、モーメント容量が増加します。 -すべてのロック部品はRc58ステンレス鋼製です。 -空気圧パススルー用の長寿命ブッシング。 -(ツールチェンジャーに空気または真空を通すための接続口が8個あります。 -(ツールチェンジャーに空気圧を供給するための接続口が2つあります。 -ピストンとカムのロック/アンロック位置を確認するために、マスタープレート本体に近接センサーが内蔵されています。センサは、付属のセンサケーブルを介してロック/アンロック信号を出力します。 -(2) 信号、液体・空気、電力など、さまざまなユーティリティの通過をサポートするJ16パターンモジュールをマウントするためのフラットが用意されています。その他のモジュールは、アダプタープレートを使用して取り付けることができます。 推奨可搬質量： - 110 lb ロック力 @ 80 psi (5.5 bar): - 1300 lb 静的モーメント容量（X & Y）: - 2000 lbf・in 静的モーメント容量（Z）: - 2000 lbf-in。 - 2000 lbf-in（静的モーメント容量 位置の反復性 - (X、Y、およびZ): - 0.0006インチ 重量 - 連結時: - 4.05 lb マスター重量: - 2.75 lb ツール重量: - 1.3 lb 6 bar（87psi）でロックする前のマスターとツールのプレート間の最大距離。 - 0.12 インチ 空気圧パススルー・ポート（数量） サイズ： - (8) 1/8 NPT
