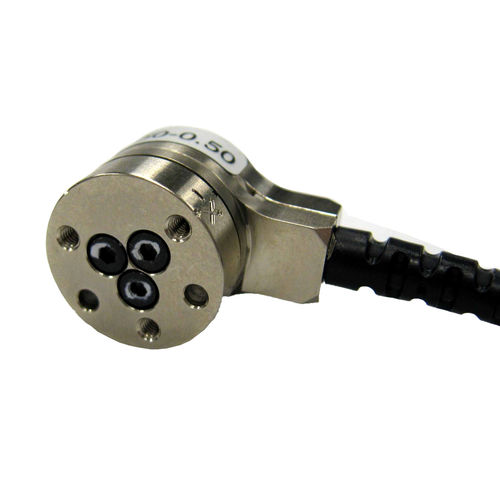

6 軸力・トルクセンサ Nano17アナログ0-10 V電圧出力
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 6 軸
- 出力
- アナログ, 0-10 V, 電圧出力, CAN, EtherCAT P, イーサネット, ProfiNet, RS-485, RS422
- 定格力
50 N
- トルク
0.5 Nm
(0.37 ft.lb)
詳細
製品概要
追加製品情報
技術仕様
- 6軸力・トルクセンサ – Fx、Fy、Fz、Tx、Ty、Tz の力とトルクを測定し、最大 50 N の力および 0.5 Nm のトルクをサポートします。感度の高い操作や触覚用途に適しています。
- コンパクトな形状 – 外部電子機器を備えた商用最小クラスの6軸センサで、低〜中負荷用途や設置スペースが限られる現場に適合します。
- アナログ出力（±10V） – PLC、コントローラ、DAQ システムと互換性のあるリアルタイムの力/トルクフィードバックを提供します。
- 高い機械的強度 – EDM ワイヤー切削による高強度ステンレス製。単軸の最大許容過負荷は定格容量の約3.1〜13.8倍です。
- 高い信号対雑音比 – シリコン歪ゲージは従来のフォイルゲージより約75倍強い信号を生成し、増幅によりノイズ歪みを最小化します。
- 保護等級 – 標準は IP20。ケーブル出口や構成により IP65、IP68 のバリアントがあります。
追加製品情報
- 表示モデル: Nano17-E-1.8-IFPS
- 表示部品番号: Nano17-E-1.8-IFPS
- 利用可能なバリアント例: Nano17-E-1.8-IFPS、Nano17-E-5-IFPS、9105-TW-NANO17-E-1.8、9105-TW-NANO17-E-5 および複数の通信/インターフェースオプション（Analog mV/V、EtherCAT/RS485、Ethernet/RS422、EtherNet/IP & CAN、PROFINET）を備え、ケーブル出口や保護等級が異なります。
技術仕様
- 測定レンジ: 50 N / 0.5 Nm
- 検出レンジ: X/Y 力 ±50 N；X/Y トルク ±0.5 Nm；Z 力 ±70 N；Z トルク ±0.5 Nm
- 分解能: X/Y 力 0.0125 N；X/Y トルク 0.06 Nm；Z 力 0.0125 N；Z トルク 0.0625 Nm
- 単軸過負荷: 力 X/Y ±250 N；力 Z ±480 N；トルク X/Y ±1.6 Nm；トルク Z ±1.8 Nm
- 剛性: 力 X/Y 8.2×10^6 N/m；力 Z 1.1×10^7 N/m；トルク X/Y 2.4×10^2 Nm/rad；トルク Z 3.8×10^2 Nm/rad
- 共振周波数: Fx/Fy/Tz 7200 Hz；Fz/Tx/Ty 7200 Hz
- 高さ: 14.5 mm；直径: 17 mm；質量: 0.00907 kg
- インターフェース等級: IP20（選択バリアントは IP65/IP68）
- 通信（例）: Analog（±10V）；その他インターフェースあり
- 精度（フルスケール）: 0.75–1.25%（軸依存）
- レイテンシ: <1 ms；サンプリングレート: 40 kHz（合計；軸ごとは DAQ に依存）
- コネクタ（例）: 12ピン丸型 Amphenol（バリアント依存）
