ロボット用工具交換装置 QC-310
自動空圧式空気圧式

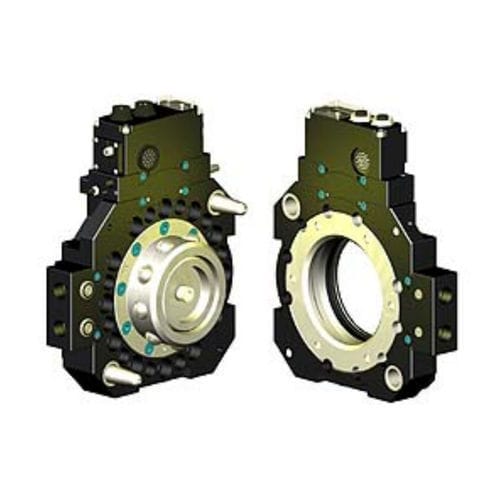

ロボット用工具交換装置 - QC-310 - ATI Industrial Automation - 自動 / 空圧式 / 空気圧式
ロボット用工具交換装置 - QC-310 - ATI Industrial Automation - 自動 / 空圧式 / 空気圧式
ロボット用工具交換装置 - QC-310 - ATI Industrial Automation - 自動 / 空圧式 / 空気圧式 - 画像 - 2
お気に入りに追加する
商品比較に追加する

特徴

応用
ロボット用
タイプ
自動, 空圧式
操作
空気圧式
その他の特徴
高速度

詳細

概要
QC-310 ツールチェンジャーは、確実な機械式ロック、ユーティリティ貫通、高い位置再現性を備えたエンドエフェクタの完全自動交換を実現します。過酷な産業環境と高サイクル用途向けに設計されており、ロボット自動化システムの稼働時間と運用の柔軟性を向上させます。

主な特長
  • モジュラー構造:電源、冷却液、サーボ、通信、離散信号の各インターフェースを別モジュール化し、保守を容易にし構成の柔軟性を高めます。
  • Readyセンサ(2個):ツールプレートがマスタープレートから1.5 mm以内にあることを検出し、ロック準備完了を通知します。
  • 特許取得済みのフェイルセーフロック:ピストンにかかる力を低く保ちながら確実なロックを実現する機構です。
  • 大きなモーメント容量:ピストン径の拡大と外方へのボール移動により回転モーメント容量を向上させます。
  • 耐久性のあるロック部品:ロック部はすべてRc58ステンレス鋼製です。
  • ロック/アンロック検出統合:安全性とプロセス制御のための位置フィードバックを提供します。
  • ロボットへの直接取り付け:多くの500 kgクラスのロボットの手首に直接取り付け可能(SIP不要)。

追加情報
モジュラー設計は、さまざまなユーティリティおよび信号要件に対応し、サービス性とスペア部品の共通化を容易にします。頻繁なツール交換、流体・電気の貫通、高い再現性が必要な用途に適しています。

仕様 / 技術データ
  • ロック力 @ 80 psi (5.5 bar):38000 N
  • 最大ロック距離:2.54 mm
  • 位置再現性:0.0152 mm
  • 推奨搭載荷重:510 kg
  • X/Y 静的モーメント容量:3290 Nm
  • Z 静的モーメント容量:3160 Nm
  • マスター側重量:12.5 kg
  • ツール側重量:6.92 kg
  • 結合時重量:19.5 kg
  • 作動方式:空気式(空圧)
  • ロボット手首タイプ:標準
  • 色:黒
