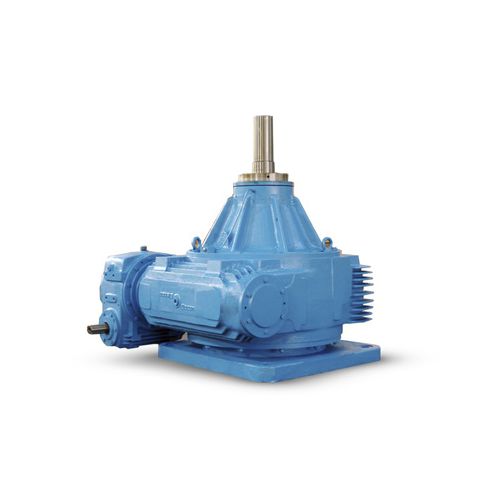

ウォーム歯車

歯筋が直線な軸

このたびは、エレコン・ギヤボックスをお買い上げいただき、誠にありがとうございます。本製品をご使用になる前に、必ずこの取扱説明書をお読みください。本取扱説明書は、ギヤボックスの重要な部分と特徴をすべて網羅するよう慎重に作成されています。 弊社製品の保証サービスや有償アフターサービスを受ける場合は、最寄りの EMTICI Engineering Limited 社にご連絡ください。本書の裏表紙には、EMTICI 社の住所、電話番号、FAX 番号、E-mail アドレスが記載されています。ギヤユニットが適切に作動するかどうかは、慎重な設置、適切な等級の潤滑油、良好な作業条件にかかっています。従って、ギヤユニットを正しく作動させ、故障のない長期間の使用を保証するために、ギヤユニットの取り付けが本取扱説明書の指示に従って行われることを確認することが最も重要です。 2) 取付け エレコンのウォーム減速機は、油の入っていない完全に組み立てられた状態で供給されます。軸端部には、クロス防止剤が塗布されていますので、適切な溶剤で除去してください。いかなる場合でも、シャフトを現場で削らないでください。 2.1) 輸送 ギヤユニットは、アイボルトまたは一体鋳造のラグを使用して持ち上げる。アイボルトはギヤユニットの重量に耐えるように設計されており、ギヤユニットと一緒に付属品を持ち上げることはできません。NU/SNUモデルの垂直ギヤユニットは、ギヤユニットに取り付けられているアイボルトを使用して吊り上げてください。図a、b、cのような吊り上げ方は、図d、eのような吊り上げ方はしないでください。
