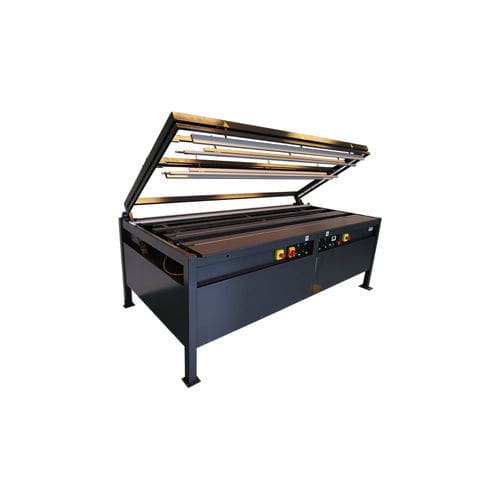

手動式折り曲げ機 HRP-S 220

PVCプロファイル用プラスチックプロファイル用

説明
床置き型の産業用熱可塑性材料曲げ機。PMMA（アクリル）、ポリカーボネート（PC）、ポリスチレン（PS）、PVCなどの熱可塑性材料に対応。空圧式カバー、調整可能な平行バックストップ、固定バーを装備。ミリ/インチの目盛り付き、加熱プロファイルは高さ調整可能。標準構成はデジタル温度制御ユニット2台、下加熱ライン1本、上加熱ライン1本。両面加熱と時間制御で動作。上フレームはフットペダルとタイマーで操作し、可変圧力バーがワーピングを抑制します。モジュラー構造により追加の加熱プロファイルや制御ユニットに対応可能です。

用途

• サイン製作：広告や視覚表示用の大判サイン・ディスプレイの製作。
• アクリル家具・装飾：大型の装飾部品や家具部品の製造。
• 試作・工業モデル：試験やデザイン用の大判プロトタイプやモデルの作成。
• 産業用部品：各種工業用途向けの大型プラスチック部品の製造。
• 建築要素：建築用プラスチック部材の製作。

主な特長

• 最大加工幅220 cm（2,200 mm）で大判シートに対応。
• 対応材料：PMMA（アクリル）、PC、PS、PVCなどの熱可塑性樹脂。
• 2台のデジタル温度制御による温度調整が可能で精密な加熱が可能。
• 上下両面加熱および時間制御により一貫した曲げ加工を実現。
• モジュラー構造：下加熱1〜4列、上加熱1〜2列（拡張可能）。
• フットペダル操作の上フレームと可変圧力バーでワーピングを最小化。
• ミリ/インチ表示の平行バックストップと耐熱性の多パネル作業面。

技術仕様 HRP-S 220（抜粋）

• モデルタイプ：床置き
• 曲げ方式：手動
• 曲げライン数：複数（モジュラー）
• 加熱方式：下側および上側（両面加熱）
• 下側加熱ライン：1 - 4（モジュラー）
• 上側加熱ライン：1 - 2
• 作業長さ：2,200 mm
• 加工厚さ：1 - 12 mm（特殊プロファイル使用で最大15 mm、材料により一部で最大20 mmの記載あり）
• 曲げ間隔：20 - 1,000 mm（反射板中心間 25 - 1,000 mm 調整可）
• 電源：230 V
• 消費電力：2 kW - 4 kW
• 外形寸法（L×W×H）：2,390 x 1,300 x 1,720 mm
• 重量：470 kg

追加技術ノート
加熱要素はデジタル制御で、加熱プロファイルのケーブルは高さ調整可能、プロファイルの位置決めが容易です。非常に薄いシート（0.03 - 1 mm）から、オプションの曲げプロファイルや2加熱器リフレクター使用で最大15 mmまで対応します。内部はモジュラー準備済みで複数の加熱プロファイルや制御ユニットの追加が可能です。

特性 / 技術仕様

• モデル：HRP-S 220
• 対象材料：PMMA、PC、PS、PVC およびその他の熱可塑性樹脂
• 作業長さ：最大220 cm
• 加工厚さ：1 - 12 mm（特殊プロファイルで最大15 mm）
• 加熱制御：デジタル温度制御ユニット2台
• 操作：上フレーム用フットペダルおよびタイマー
• 電源：230 V、消費電力 2 kW - 4 kW
