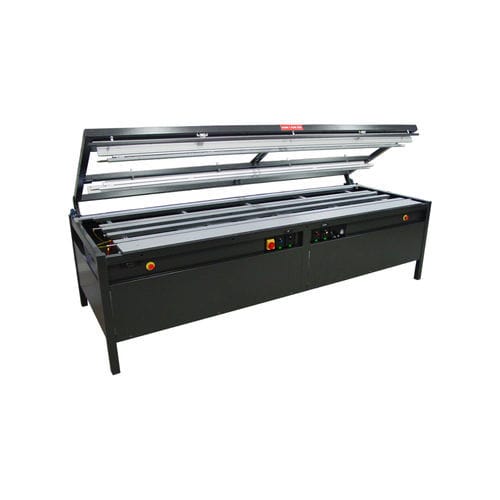

電動式折り曲げ機 HRP-S 300

手動式プラスチックプロファイル用横型

説明
Shannon の HRP-S 300 は、デジタル制御の加熱ケーブルを備えた床置き式のプラスチックシート曲げ機で、上下両面加熱を採用しています。上部フレームはフットペダルとタイマーで操作します。耐熱性のある複数パネル構成の作業面には、ミリメートルおよびインチ目盛りの並列ストッパーが備わっています。機械は内部がモジュール式で、複数の加熱プロファイルや制御ユニットを容易に追加できるよう準備されており、プロファイルのケーブルは高さ調整可能です。

用途

• 大型サイン製作：広告やビジュアルコミュニケーション向けの大型看板・ディスプレイの製作。
• アクリル家具・装飾品：大型のアクリル家具や装飾品の製造。
• 試作および工業モデル：試験や工業デザイン向けの大型試作・モデルの作成。
• 産業用部品：各種産業用途向けのプラスチック部品の生産。
• 建築・施工要素：プラスチック製の建築・施工部材の製作。

主な特長

• 作業幅：最大3,000 mm（300 cm）。
• 対応材料：アクリル（PMMA）、ポリカーボネート（PC）、ポリスチレン（PS）、PVC 他の熱可塑性樹脂。
• 厚さ範囲：推奨 1–10 mm（最大 15 mm、材料により最大 20 mm まで可）。
• 温度制御：デジタル制御により、材料を損なわずに精密な曲げを実現。
• モジュール式・拡張可能：追加の加熱プロファイルや制御ユニットの搭載に対応。
• 高さ調整可能な加熱プロファイル：プロファイルの位置と高さを調整可能。
• 反り防止クランプ：上部フレームの調整可能な加圧バーがバナナ状の変形を防止。
• 操作：上部フレームはフットペダルとタイマーで制御。

技術仕様（概要）

• 曲げ可能長さ：最大 3,000 mm。
• 作業厚さ（推奨）：1 - 10 mm（最大 15 mm）。
• 処理可能厚さ：材料により最大 20 mm まで。
• 温度範囲：調整可能、構成により一般的に 0–600 °C 程度。
• 加熱プロファイル：下側 1–4、上側 1–2。
• 機種形態：床置き式。
• 曲げ方式：手動（上部フレームをフットペダルとタイマーで操作）。
• 供給電圧：230 V。
• 消費電力：2 kW – 4 kW。
• 寸法（L×W×H）：3,390 x 1,300 x 1,720 mm。
• 重量：570 kg。
• 2 曲げ間の距離：20 – 1,000 mm。

追加技術情報
両面加熱により処理時間が短縮され内部応力が低減されます。作業面は耐熱性があり複数の調整可能なパネルで構成されています。機械は現地での拡張を想定したモジュール設計で、プロファイルケーブルは高さ調整可能です。
