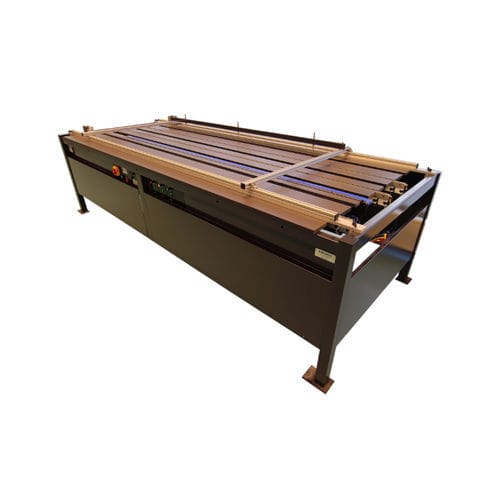

電動式折り曲げ機 HRT-D 300

プラスチックプロファイル用半自動

説明
HRT-D アクリル板曲げ機は、アクリルおよびその他の熱可塑性パネルを所定の形状に精密に曲げるために設計されています。構造は HRP 300 と共通点がありますが、上部カバーは装備されていません。自動供給とコンベヤを備え、連続処理が可能で、量産で最大約2,000個/時まで対応します。半自動機で、下部加熱のみを採用し、最大4つの加熱ラインとそれぞれの温度コントローラ、4本のクランプローラトラックを装備可能です。作業面は複数の調整可能な耐熱パネル、調整式コンベヤベルト、インチ/mm表示付きのダブルリップフェンスで構成されています。モジュラー設計により、後から追加の加熱プロファイルや制御ユニットを拡張できます。

用途

• サイン製作：広告・ビジュアルコミュニケーション用の看板やディスプレイの製作。
• アクリル家具・装飾：アクリル製家具部品や装飾品の製造。
• 試作・産業モデル：試験や製品開発用の試作・モデル作成。
• 産業用部品：各種産業用途向けのプラスチック部品の生産。
• 建築・施工部材：建築・施工で使用されるプラスチック部材の製作。

主な特徴

• 曲げ能力：機種構成により各種幅・厚さの熱可塑性板に対応。
• 材料の適用範囲：アクリル（PMMA）、ポリカーボネート（PC）、ポリスチレン（PS）、PVC 等に対応。
• 温度制御の可変性：最大4台の温度コントローラで精密な加熱制御が可能。
• ダブルベンド（D）：同時に二重の曲げ加工が可能で生産性向上に寄与。
• 自動搬送：自動供給とコンベヤにより連続量産に対応。
• 調整可能な加熱要素：加熱線は高さ調整が可能で、工程管理を容易にします。
• モジュール拡張性：追加の加熱プロファイルや制御ユニットを後付け可能。
• 生産性：形状により最大約2,000個/時の量産に対応。

HRT-D 300 の技術的特性
モデルタイプ：床置き
曲げ方式：自動または手動
曲げライン数：複数ライン
加熱方式：下部のみ
下部加熱ライン：1 - 4
モジュール拡張：対応
構成：下部1～4ライン / 上部1～4ライン
作業長さ：3,000 mm
作業厚さ：1 - 10 mm（最大 12 mm）
接続電圧：230 V
電力：1 kW – 4 kW
寸法（L×W×H）：3,390 x 1,300 x 1,060 mm
重量：470 kg
上部加熱：非対応
曲げ間隔：20 – 1,000 mm
想定生産量：最大約2,000個/時（形状による）
標準装備：自動供給、コンベヤベルト、最大4台の温度コントローラと4本のクランプローラトラック

技術仕様

• モデル：HRT-D 300
• 加熱タイプ：下部のみ（モジュラー拡張可能）
• 加熱ライン数：1 – 4
• 作業長さ：3,000 mm
• 作業厚さ：1 – 10 mm（最大 12 mm）
• 電圧：230 V
• 消費電力：1 kW – 4 kW
• 外形寸法（L×W×H）：3,390 x 1,300 x 1,060 mm
• 重量：470 kg
• 曲げ間隔：20 – 1,000 mm
