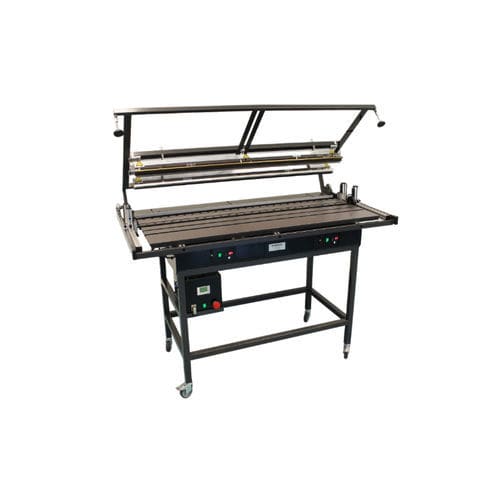

電動式折り曲げ機 AFF-D 135-i

プラスチックプロファイル用自動移動式

概要
i-Seriesはデジタルタッチスクリーンと設定を保存するメモリ機能を備えています。AFF-D 135は薄板用の熱可塑性樹脂曲げ機で、中型の工業プロジェクト向けに精密で再現性のある曲げ加工を行うよう設計されています。

説明
床置き型の自動曲げ機で、加熱ワイヤー、曲げ位置、冷却時間を調整できます。2本の可変曲げラインにより同時に二重曲げまたは単一曲げが可能です。調整可能なバックストップ、摂氏/華氏のデジタル温度制御、電子タイマー、フットペダルを備えます。可変式の電子加熱素子2個と交換可能なテフロン加熱プロファイル（2×3 mm）を搭載。前方の加熱ワイヤーと真空システムはミリ単位で移動可能で、曲げ間隔を調整できます。移動式スタンドおよび真空ポンプと圧力バーでワークを固定して加工します。

用途

• 看板製造：中型の看板や販促ディスプレイの製造。
• アクリル家具・装飾部品：中型の家具部材や装飾品の製造。
• プロトタイプ・産業モデル：試験や設計検証用のプロトタイプ・モデル製作。
• 産業部品：各種産業用途向けのプラスチック部品の製造。
• カスタム・クリエイティブプロジェクト：特注部品や創作物のバッチ生産。

主な特長

• 曲げ能力：作業長さ 1,350 mm（135 cm）。
• 材料対応：アクリル（PMMA）、ポリカーボネート（PC）、ポリスチレン（PS）、PVC等の熱可塑性樹脂。
• 二重曲げ（D）：2本の可変曲げラインにより同時二重曲げまたは単一曲げ。
• 加熱：下部加熱のみ、可変式電子加熱素子×2、テフロン加熱プロファイル 2×3 mm（交換可能）。
• 制御：デジタルタッチスクリーン、メモリ機能、温度表示（°C/°F）、タイマー、フットペダル。
• 角度・位置調整：各曲げに対する角度制御用プロトラクター×2、曲げ間隔 50–460 mm、前方加熱ワイヤーのミリ単位位置調整。
• 真空・保持：真空ポンプ×2と圧力バー（単一曲げ時は1ポンプを停止可能）。
• 電源：230 V、消費電力 1,200 W。

技術仕様

• 型式：AFF-D 135-i
• シリーズ：i-Series（デジタルタッチスクリーン、メモリ機能）
• 機種タイプ：床置き型
• 曲げ方式：自動
• 作業長さ：1,350 mm
• 作業厚さ：0.2–1.5 mm
• 加熱方式：下部のみ
• 加熱素子：可変式電子加熱×2
• 加熱プロファイル：テフロン 2×3 mm
• 曲げ間隔：50–460 mm
• 制御：温度（°C/°F）、タイマー、フットペダル
• 真空：ポンプ×2
• 電源：230 V
• 消費電力：1,200 W
• 寸法（L×W×H）：1,560 × 880 × 740 mm
• 重量：175 kg
