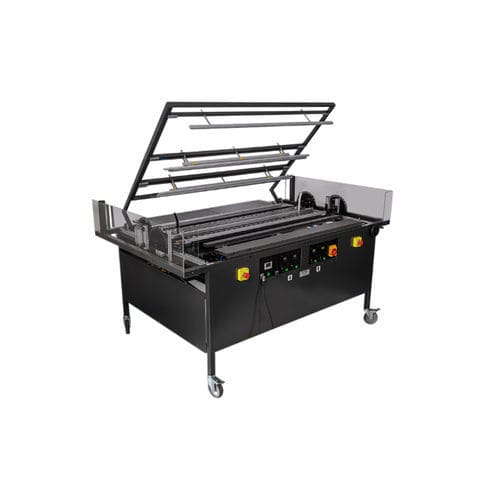

電動式折り曲げ機 ABM-D 135-i

プラスチックプロファイル用全自動

概要
ABM-D 135-i（iシリーズ）は、デジタルタッチスクリーンと設定保存用のメモリ機能を備えた全自動の熱可塑性シート曲げ機です。アクリルや一般的な熱可塑性素材を最大1,350 mm幅、通常0.5～5 mmの板厚で曲げることができます。角度調整可能な2本の自動曲げライン、上下各2本の加熱プロファイル（計4つの温度制御ユニットで制御）、作業高さに合わせたブレーキ付きの移動式下部架台を備えます。

操作と主要要素
本機はサイクルごとに同時に二重曲げ（D）を行います。各曲げラインは角度調整用の2つのコンベア、ワークを平坦に保持するための真空システムと圧力バーを備えています。加熱プロファイル、曲げ機構、真空を含む曲げユニットは移動可能で、曲げライン間の距離調整が可能です。必要に応じて片側のラインを無効化できます。直感的な操作で迅速かつ再現性の高い生産が可能です。

用途

• 看板製作：広告・ビジュアルコミュニケーション向けの中型看板やディスプレイの製造。
• アクリル家具・装飾品：中型の家具部品や装飾品の製造。
• 試作・工業モデル：試験や工業デザイン向けの試作・モデル作成。
• 産業用部品：各種産業用途のプラスチック部品生産。
• クリエイティブ・受注製作：中型のカスタム製作やクリエイティブプロジェクトに適合。

主な特徴

• 曲げ能力：最大1,350 mm幅のシートを対応。
• 材料対応：PMMA（アクリル）、PC（ポリカーボネート）、PS、PVCなどの一般的な熱可塑性樹脂に対応。
• 二重曲げ（D）：同時に2箇所の曲げを行い生産性を向上。
• 温度制御可変：4つの温度制御ユニットによる精密加熱で材料損傷を防止。
• 2+2加熱プロファイル：上2本・下2本の加熱ラインで均一な加熱を実現。
• 使いやすさ：デジタルタッチスクリーンとメモリ機能で設定の呼び出しが容易。
• 可搬性：ブレーキ付きの移動式下部架台を付属し作業性を確保。

主な仕様（要約）

• 作業長さ：1,350 mm。
• 作業厚さ：0.5 - 5 mm（一般値、材料により変動）。
• 温度範囲：可変、通常最大約600 °C。
• 加熱時間：材料や厚さにより可変。効率最適化済み。
• 接続電圧：230 V。
• 消費電力：2,600 W。
• 外形寸法（L×W×H）：2,090 x 1,320 x 1,900 mm。
• 重量：350 kg。
• 2点間距離（曲げ間隔）：140 - 620 mm（調整可能）。

技術的特徴

• モデルタイプ：床置きタイプ。
• 曲げ方式：自動。
• 曲げライン：複数（下2本 / 上2本構成）。
• 加熱方式：上下加熱プロファイル（下2本 / 上2本）。
• 下部加熱ユニット：2。
• モジュール拡張性：なし。
• 構造：下2ライン / 上2ライン。
• 作業長さ：1,350 mm。
• 作業厚さ：0.5 - 5 mm。
• 接続電圧：230 V。
• 消費電力：2,600 W。
• 寸法（L×W×H）：2,090 x 1,320 x 1,900 mm。
• 重量：350 kg。
• 上部加熱ライン：2。
• 曲げライン間距離：140 - 620 mm。
• iシリーズ：デジタルタッチスクリーンと設定保存用メモリ機能を搭載。
