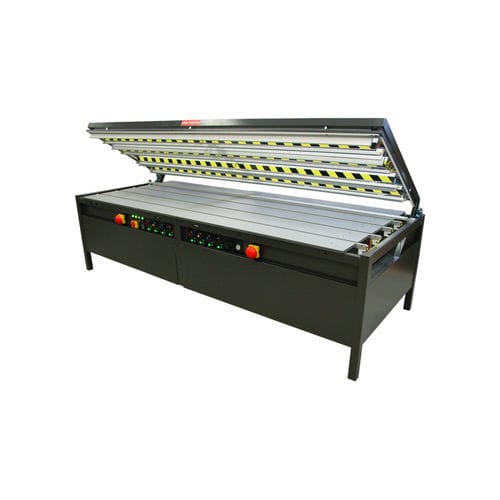

空気圧式折り曲げ機 HRP 300

手動式プラスチックプロファイル用半自動

概要
床置き型の半自動熱可塑性樹脂曲げ機。上面・下面の両面加熱、時間制御式の上部フレーム、作業長 3000 mm を備えています。デジタル温度制御ユニット2台、下部加熱ライン1本、上部加熱ライン1本を装備し、標準で平行ストッパーとクランプバー1本が付属します。

動作と利点
HRP シリーズはデジタル制御された加熱ケーブルを使用しており、加熱プロファイルの位置決めが容易でケーブルは高さ調整可能です。両面加熱により、加工速度が向上し内部応力を低減、ポリカーボネートなどの厚手材料の曲げに対応します。上部フレームは空気圧式で圧力バーが調整可能、フットペダルとタイマーで制御します。作業面は耐熱性のある複数パネルで構成され、ミリ／インチ表示の平行ストッパーを備えます。モジュラー構造により追加の加熱プロファイルや制御ユニットでの拡張が可能で、非常停止が2箇所あります。

用途

• 大判サインやディスプレイの製作。
• アクリル製家具や大型装飾部材。
• 試作や製品設計向けの大型プロトタイプ・工業モデル。
• 産業用途向けの大型プラスチック部品の生産。
• 建築・建設用のプラスチック部材。

主な特長

• 作業長 3000 mm で大物ワークに対応。
• 上下両面加熱（デジタル制御の加熱ケーブル）。
• 調整可能なデジタル温度制御（2ユニット）。
• 高さ調整可能な加熱プロファイルで位置決めが容易。
• 空気圧式上部フレーム、調整可能な圧力バー、フットペダルおよびタイマー制御。
• 標準で平行ストッパーとクランプバー装備、耐熱性マルチパネル作業面。
• モジュラー拡張が可能で非常停止2箇所を備える。

技術仕様 HRP 300

• モデルタイプ：床置き
• 曲げ方式：手動／半自動
• 加熱方式：下部および上部（両面）
• 下部加熱ライン：1～4
• 上部加熱ライン：1～4
• モジュラー拡張：対応
• 構成：下部1～4ライン／上部1～4ライン
• 作業長：3000 mm
• 曲げ可能厚さ：1～12 mm（最大 25 mm、材料により異なる）
• 2曲げ間距離：20～1.000 mm
• 接続電圧：400 V
• 消費電力：2 kW～8 kW
• 外形寸法（LxWxH）：3.390 x 1.300 x 1.720 mm
• 重量：750 kg
• 標準付属品：平行ストッパー、クランプバー1本、上部フレーム用フットペダルおよびタイマー
