誘導型近接センサ

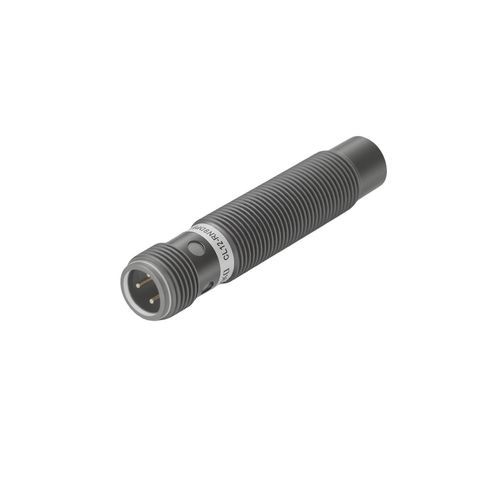

CL12-RN8DNF1-A
円筒形
M12
NPN
お気に入りに追加する
商品比較に追加する
CHANKO SENSORのサイトについての詳しい情報
特徴
技術
誘導型
形状
円筒形
直径
M12
出力信号
NPN
電気接続
M12コネクタ
供給電圧
DC, 24VDC, 12VDC
設置
埋込み不可
材質
真ちゅう製, PVC, PTFE
保護レベル
IP67
その他の特徴
3芯
測定範囲
0.8 cm
(0.31 in)
動作温度
最大:
70 °C
(158 °F)
最少:
-25 °C
(-13 °F)
詳細
製品名
CL12-RN8DNF1-A(CL12シリーズ 誘導式近接センサ)
概要
タイプ:はんだスパッタ耐性
検出距離:8 mm
形状:円筒形(M12)
検出原理:誘導式(金属対象)
出力:NPN NO(常開)
技術仕様
ケーブル長:2 m
検出方向:前面
動作周波数:500 Hz
応答時間:1 ms
検出対象:金属
特殊仕様:はんだスパッタ耐性
標準検出体:鉄 24 × 24 × 1 mm
ヒステリシス:検出距離の10%未満
温度による変動:-25 ~ +70 ℃の範囲で、基準+23 ℃時に±10%以内
材質:筐体=真鍮(PTFEコーティング)、検出面=PTFE、ケーブル=PVC
機械/電気仕様
出力方式:NPN NO
供給電圧:DC 12~24 V
配線:直流3線式
保護等級:IP67
接続方式:コネクタ
信号種別:接点信号
動作形態:常開
取付:非埋込式
消費電流:≤13 mA
表示灯:赤色出力表示灯
保護回路:短絡保護、電源サージ保護
電圧影響:電源±15%の範囲で検出距離の変動は±1%以内
負荷電流:≤200 mA
絶縁抵抗:≥50 MΩ(DC500 V)
耐衝撃:500 m/s²、X/Y/Z 各方向 3回
耐電圧:AC1000 V、50/60 Hz、1分間
耐振動:10–55 Hz、振幅二重1.5 mm、X/Y/Z 各方向 2時間
重量:約65 g
使用環境
動作温度:-25 ℃〜+70 ℃
梱包 / 付属品
ナット ×2
皿ばね座金(内歯ワッシャ) ×1
合格証
特長 / 仕様概要
シリーズ:CL12
型番:CL12-RN8DNF1-A
検出方式:誘導式(金属対象)
検出距離:8 mm(標準検出体:鉄 24×24×1 mm)
出力:NPN 常開、3線式、負荷 ≤200 mA
電源:DC 12–24 V、動作電流 <13 mA
保護等級:IP67、対応温度 -25 ℃〜+70 ℃
形状 / 取付:円筒形 M12、非埋込式
