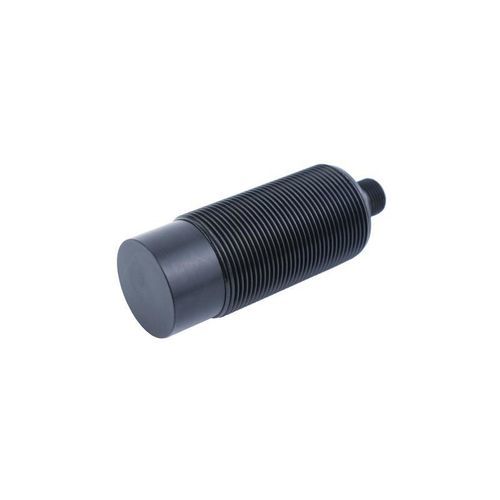

誘導型近接センサ CL30-RN30DNF1-A

円筒形M30NPN

製品概要
CL30シリーズの誘導式近接センサー、型番 CL30-RN30DNF1-A。はんだ飛散防止構造、円柱形 M30、前面検出で金属対象物向け、出力 NPN 常開 (NO)、標準検出距離 30 mm。

主な特長

• 製品タイプ: はんだ飛散防止型
• 検出距離: 30 mm
• 形状: 円柱形
• 検出原理: 誘導式
• 外形寸法: M30
• 出力: NPN NO（常開）
• ケーブル長: 2 m
• 検出方向: 前方
• 応答周波数: 100 Hz
• 応答時間: 5 ms
• 検出対象: 金属
• 特別仕様: はんだ飛散防止
• 付属品: 検査証明書
• ヒステリシス: 検出距離の10%未満
• 標準検査体: 鉄 90×90×1 mm
• 温度ドリフト: -25〜+70 ℃ 範囲で、+23 ℃基準時の検出距離変化が ±10% 以内
• 材質: ハウジング: テフロンメッキ黄銅；検出面: テフロン；ケーブル: PVC

機械/電気仕様

• 出力方式: NPN NO（常開）
• 電源電圧: DC 12〜24 V
• 供給方式: 直流3線式
• 防護等級: IP67
• 接続方式: コネクタ
• 信号種別: 接点出力
• 動作形態: 常開
• 取付方式: 非埋込式
• 消費電流: ≤ 13 mA
• 表示: 赤色出力表示LED
• 保護回路: 短絡保護、電源サージ保護
• 電圧影響: 定格電源の±15%以内で、検出距離変化は±1%以内
• 負荷電流: ≤ 200 mA
• 絶縁抵抗: ≥ 50 MΩ（DC500 V）充電部とハウジング間
• 耐衝撃: 500 m/s²、X/Y/Z 各方向 3回
• 耐電圧: AC1000 V 50/60 Hz 1分 充電部とハウジング間
• 耐振動: 10〜55 Hz、二重振幅 1.5 mm、X/Y/Z 各方向 2 時間
• 重量: 約 207 g

使用環境

• 使用環境温度: -25 ~ +70 °C

技術仕様

• シリーズ: CL30 シリーズ
• 型番: CL30-RN30DNF1-A
• 検出距離: 30 mm
• 動作電圧: DC 12〜24 V
• 出力: NPN 常開 (NO)
• 防護等級: IP67
• 外形: M30
• ケーブル長: 2 m
• 応答時間: 5 ms
• 使用温度範囲: -25 ~ +70 °C
• 材質: テフロンメッキ黄銅 / テフロン検出面 / PVC ケーブル
