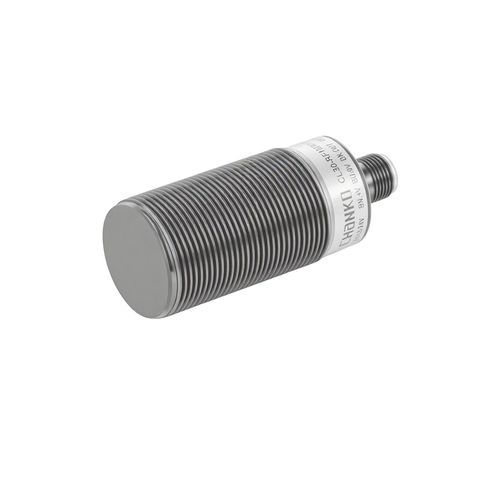

誘導型近接センサ CL30-RF15DLF1-A円筒形M30スイッチ機能付き
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 誘導型
- 形状
- 円筒形
- 直径
- M30
- 出力信号
- スイッチ機能付き, 2線式
- 供給電圧
- DC
- 設置
- ねじ式
- 材質
- 真ちゅう製, PVC, PTFE
- 応用
- 溶接用
- その他の特徴
- 非接触式
- 測定範囲
1.5 cm
(0.59 in)- 動作温度
最少: -25 °C
(-13 °F)最大: 70 °C
(158 °F)
詳細
概要
技術仕様
機械 / 電気パラメータ
使用環境
主な特長 / 仕様要約
- 型番: CL30-RF15DLF1-A
- シリーズ: CL30
- 製品タイプ: 溶接スパッタ耐性 誘導式近接センサ
- 検出距離: 15 mm
- 外形: 円筒形 (M30)、埋め込み取付
- 検出原理: 誘導式
- 出力: DC 2線式 NO（常開）
- ケーブル長: 2 m
技術仕様
- 検出方向: 前方
- 応答周波数: 600 Hz
- 応答時間: 800 μs
- 検出対象: 金属物
- ヒステリシス: 検出距離の10%未満
- 標準試験片: 鉄 45 × 45 × 1 mm
- 温度ドリフト: -25 ~ +70 ℃で+23 ℃基準に対し検出距離変動±10%以内
- 材質: 本体 黄銅 PTFEめっき；検出面 PTFE；ケーブル PVC
- 付属品: 適合証明書
機械 / 電気パラメータ
- 電源電圧: DC 12 ~ 24 V
- 供給方式: DC 2線式
- 保護等級: IP67
- 接続方式: コネクタ
- 信号種別: スイッチ信号
- 動作形態: 常開 (NO)
- 取付方式: 埋め込み
- 表示: 赤色出力LED
- 電圧影響: 供給電圧±15%で検出距離変動±1%以内
- 絶縁抵抗: ≥50 MΩ (DC500 V) 電気部と外装間
- スイッチ容量: 3–100 mA
- 漏れ電流: ≤0.8 mA
- 耐衝撃: 500 m/s² 各軸X,Y,Z 3回
- 耐電圧: AC1000 V 50/60 Hz 1分 電気部と外装間
- 耐振動: 10–55 Hz、二重振幅1.5 mm、各軸X,Y,Z 2 h
- 重量: 約217 g
使用環境
- 使用温度範囲: -25 ~ +70 ℃
主な特長 / 仕様要約
- 型番: CL30-RF15DLF1-A
- シリーズ: CL30
- 検出距離: 15 mm
- 外形: M30、埋め込み取付
- 出力: DC 2線式、NO、スイッチ
- 電源: DC 12 ~ 24 V
- 保護等級: IP67
- 応答: 600 Hz / 800 μs
- 材質: 黄銅 PTFEめっき / 検出面 PTFE / ケーブル PVC
