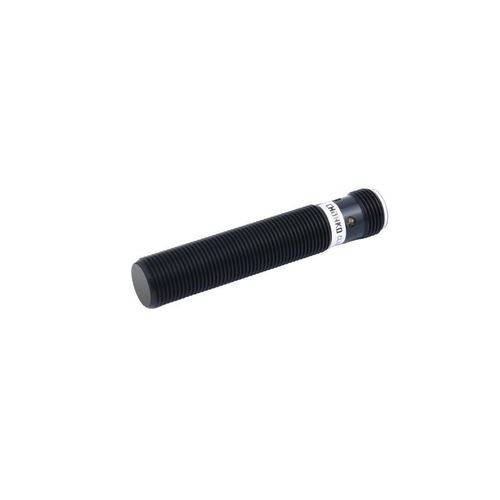

誘導型近接センサ CL12-RF4DLF1-A円筒形M122線式
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 誘導型
- 形状
- 円筒形
- 直径
- M12
- 出力信号
- 2線式
- 電気接続
- M12コネクタ
- 供給電圧
- DC
- 設置
- 埋め込み型
- 材質
- 真ちゅう製, PVC, PTFE
- 保護レベル
- IP67
- 応用
- 産業用
- その他の特徴
- 非接触式
- 測定範囲
0.4 cm
(0.16 in)- 動作温度
最少: -25 °C
(-13 °F)最大: 70 °C
(158 °F)
詳細
製品名
CL12-RF4DLF1-A（CL12シリーズ 誘導式近接センサー、はんだ耐性タイプ）
主な特長
機械／電気的パラメータ
使用環境
技術仕様
CL12-RF4DLF1-A（CL12シリーズ 誘導式近接センサー、はんだ耐性タイプ）
主な特長
- 製品タイプ：はんだ耐性
- 検出距離：4 mm
- 形状：円柱形
- 検出原理：誘導式
- ねじ・サイズ：M12
- 出力：DC 2線 NO（常開）
- ケーブル長：2 m
- 検出方向：前方
- 応答周波数：1200 Hz
- 応答時間：400 μs
- 検出対象：金属物体
- 付属品：ナット×2、かみ合わせワッシャー×1、検査証明書
- ヒステリシス：検出距離の10％未満
- 標準検出体：鉄 12×12×1 mm
- 温度ドリフト：参照+23 °Cで±10％以内（使用温度範囲 -25〜+70 °C）
- 材料：外装—テフロンめっき真鍮、検出面—テフロン、ケーブル—PVC
機械／電気的パラメータ
- 出力方式：DC 2線 NO
- 電源電圧：DC 12–24 V
- 給電方式：直流2線式
- 保護等級：IP67
- 接続方式：コネクタ
- 信号種別：スイッチング
- 動作形態：常開
- 取り付け方式：埋込式（フラッシュ）
- 表示：赤色出力表示LED
- 電圧影響：定格電源±15％で検出距離変化±1％以内
- 絶縁抵抗：≥50 MΩ（DC 500 V）
- スイッチ容量：3–100 mA
- 漏れ電流：<0.8 mA
- 耐衝撃：500 m/s²、X・Y・Z各方向3回
- 耐電圧：AC 1000 V 50/60 Hz 1分（充電部-外装間）
- 耐振動：10–55 Hz、二重振幅1.5 mm、各軸2時間
- 重量：約67 g
使用環境
- 使用温度：-25〜70 °C
技術仕様
- 型番：CL12-RF4DLF1-A
- シリーズ：CL12
- タイプ：誘導式近接センサー（はんだ耐性）
- 検出距離：4 mm
- 形状：円柱形、M12
- 出力：DC 2線 常開（スイッチング）
- 電源：DC 12–24 V（2線式）
- 保護等級：IP67
- ケーブル：2 m PVC
- 周波数／応答：1200 Hz / 400 μs
- 材料：テフロンめっき真鍮外装、テフロン検出面
- 標準検出体：鉄 12×12×1 mm
- 付属品：ナット×2、かみ合わせワッシャー×1、検査証明書
- 温度範囲：-25〜70 °C
