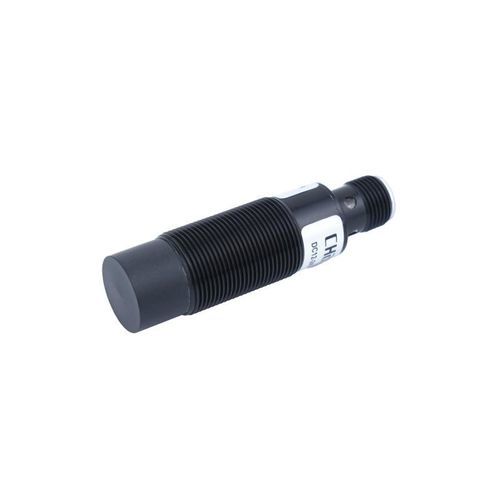

誘導型近接センサ CL18-RN12AKF1-A円筒形M18スイッチ機能付き
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 誘導型
- 形状
- 円筒形
- 直径
- M18
- 出力信号
- スイッチ機能付き, 2線式
- 供給電圧
- AC, 24VAC, 220VAC
- 設置
- 埋込み不可
- 材質
- 真ちゅう製, PVC, PTFE
- 保護レベル
- IP67
- 測定範囲
1.2 cm
(0.47 in)- 動作温度
最大: 70 °C
(158 °F)最少: -25 °C
(-13 °F)
詳細
製品
主な特長
仕様
機械的 / 電気的パラメータ
使用環境
付属品
用途
- 種類: 誘導式近接センサ
- 型番: CL18-RN12AKF1-A
- シリーズ: CL18
- 仕様: 耐はんだ仕様
主な特長
- 検出距離: 12 mm
- 外形寸法: M18（円筒形）
- 出力: AC 2線式 常開 (NO)
- 保護等級: IP67
- 供給電圧: AC 24〜220 V
仕様
- ケーブル長: 2 m
- 検出方向: 前方
- 動作周波数: 25 Hz
- 応答時間: 20 ms
- 検出物: 金属（標準試験体: 鉄 36×36×1 mm）
- ヒステリシス: <検出距離の10%
- 温度ドリフト: -25〜+70 °C の範囲で±10%（基準 +23 °C）
- 材質: 本体 真鍮 PTFEメッキ、検出面 PTFE、ケーブル PVC
- 重量: 約160 g
機械的 / 電気的パラメータ
- 出力方式: AC 2線式 常開 (NO)
- 電源電圧: AC 24〜220 V
- 供給方式: AC 2線式
- 接続: コネクタ
- 信号種類: スイッチ信号
- 取付方式: 非埋め込み式（非フラッシュ）
- 表示: 赤色出力表示灯
- 電圧影響: ±15% の電源変動で検出距離変化 ≤ ±1%
- 絶縁抵抗: ≥50 MΩ（DC 500 V）
- スイッチ容量: 5〜200 mA
- 漏れ電流: <1.7 mA
- 耐衝撃: 500 m/s²、各軸(X,Y,Z)3回
- 耐電圧: AC 1000 V 50/60 Hz 1分 間に充電部と外装間
- 耐振動: 10〜55 Hz、二重振幅1.5 mm、各軸2時間
使用環境
- 使用温度範囲: -25〜+70 °C
付属品
- ナット×2、内歯ワッシャー×1、適合証明書
用途
- 工業用自動化での金属検出に適す。耐はんだ仕様によりはんだ工程周辺での使用に向く
