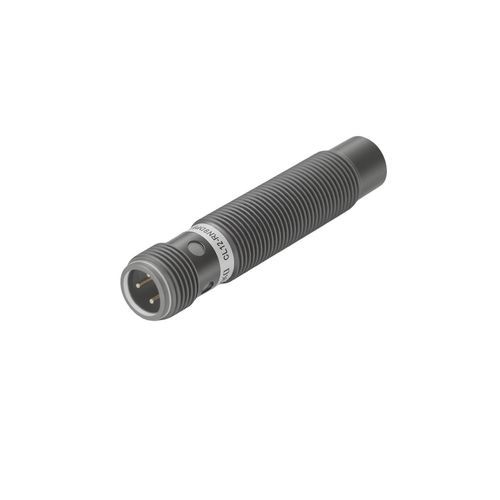

誘導型近接センサ CL12-RN8DLF1-A円筒形M12スイッチ機能付き
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 誘導型
- 形状
- 円筒形
- 直径
- M12
- 出力信号
- スイッチ機能付き, 2線式
- 電気接続
- M12コネクタ
- 供給電圧
- DC
- 設置
- 埋込み不可
- 材質
- 真ちゅう製, PVC, PTFE
- 保護レベル
- IP67
- 応用
- 産業用
- その他の特徴
- LED 光源付き
- 測定範囲
0.8 cm
(0.31 in)- 動作温度
最少: -25 °C
(-13 °F)最大: 70 °C
(158 °F)
詳細
製品概要
技術仕様
機械／電気的パラメータ
使用環境
推奨用途
特性 / 技術データ
- 製品タイプ：溶接スパッタ耐性タイプ
- 検出距離：8 mm
- 外形：丸柱形
- 検出原理：誘導式（金属対象物向け）
- 外形寸法：M12
- 出力：DC 2線 常開（NO）
技術仕様
- 検出距離：8 mm
- ケーブル長：2 m
- 検出方向：前方
- 動作周波数：1000 Hz
- 応答時間：500 μs
- 検出対象：金属（標準検出物：Fe 24×24×1 mm）
- ヒステリシス：検出距離の < 10 %
- 温度影響：-25〜+70 °C 範囲で ±10 % 未満（参照 +23 °C）
- 付属品：ナット×2、スプリングワッシャー×1、合格証
- 材質：外装 真鍮（テフロンめっき）、検出面 テフロン、ケーブル PVC
機械／電気的パラメータ
- 出力方式：DC 2線 常開（NO）
- 電源電圧：DC 12–24 V
- 供給方式：直流2線式
- 保護等級：IP67
- 接続：コネクタ付ケーブル
- 信号種別：スイッチング
- 動作モード：常開
- 取付方式：非埋め込み（非フラッシュ）
- 表示：赤色出力LED
- 電圧影響：定格電源の ±15 % 範囲で検出距離変化 < ±1 %
- 絶縁抵抗：> 50 MΩ（DC 500 V）充電部と外装間
- スイッチ容量：3–100 mA
- 漏れ電流：< 0.8 mA
- 耐衝撃：500 m/s²、X/Y/Z 各方向 3回
- 耐電圧：AC 1000 V、50/60 Hz、1 分（充電部と外装間）
- 耐振動：10–55 Hz、二重振幅 1.5 mm、X/Y/Z 各方向 2 時間
- 重量：約 65 g
使用環境
- 使用温度：-25〜+70 °C
推奨用途
- 電子機器（3C）製造ライン
- 自動駐車システム
- 物流・倉庫管理
特性 / 技術データ
- シリーズ／型番：CL12 / CL12-RN8DLF1-A
- 外形：M12 円筒形
- 検出原理：誘導式（金属対象）
- 電源：DC 12–24 V、2線式
- 出力：DC 2線、NO、スイッチング、3–100 mA
- 保護等級：IP67
- ケーブル長：2 m
- 材質：テフロンめっき真鍮外装、テフロン検出面、PVC ケーブル
