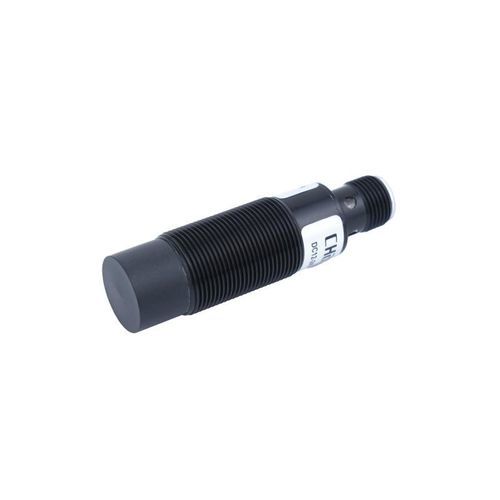

誘導型近接センサ CL18-RN16DNF1-A円筒形M18スイッチ機能付き
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 誘導型
- 形状
- 円筒形
- 直径
- M18
- 出力信号
- スイッチ機能付き, NPN
- 供給電圧
- DC, 24VDC, 12VDC
- 設置
- 埋込み不可
- 材質
- 真ちゅう製, PVC, PTFE
- 保護レベル
- IP67
- 応用
- 溶接用
- その他の特徴
- 3芯
- 測定範囲
1.6 cm
(0.63 in)- 動作温度
最少: -25 °C
(-13 °F)最大: 70 °C
(158 °F)
詳細
製品概要
仕様（技術仕様）
機械／電気的パラメータ
使用環境
型番・付属品
- 製品種別: はんだ飛散防止型 誘導式近接センサー
- 型番: CL18-RN16DNF1-A
- 検出距離: 16 mm
- 外形: M18 円筒形
- 出力: NPN NO（常開）
- ケーブル長: 2 m（またはコネクタ接続）
仕様（技術仕様）
- 検出物: 金属（標準検出体: 鉄 48×48×1 mm）
- 応答周波数: 150 Hz
- 応答時間: 3 ms
- ヒステリシス: 検出距離の<10%
- 温度ドリフト: -25~+70°C の範囲で、+23°C を基準に検出距離変動 ±10% 以内
- 材質: 外装 黄銅PTFEコーティング、検出面 PTFE、ケーブル PVC
- 付属品: ナット×2、内歯座金×1、適合証明書
機械／電気的パラメータ
- 供給電圧: DC 12–24 V
- 給電方式: 直流3線式
- 防水等級: IP67
- 接続方式: コネクタ
- 信号種別: スイッチ出力
- 動作: 常開 (NO)
- 取付: 非埋め込み式
- 消費電流: <13 mA
- 表示灯: 赤色出力LED
- 保護回路: 短絡保護、電源サージ保護
- 電圧影響: 定格電源の±15% 範囲で検出距離変動 ≤ ±1%
- 負荷電流: <200 mA
- 絶縁抵抗: >50 MΩ（DC500 V）
- 耐電圧: AC 1000 V、50/60 Hz、1 分（通電部対筐体）
- 耐衝撃: 500 m/s²、X/Y/Z 各方向 3 回
- 耐振動: 10–55 Hz、二重振幅 1.5 mm、X/Y/Z 各方向 2 時間
- 質量: 約 144 g
使用環境
- 使用温度: -25 ~ +70 °C
型番・付属品
- 型番: CL18-RN16DNF1-A
- 付属: ナット×2、内歯座金×1、適合証明書
