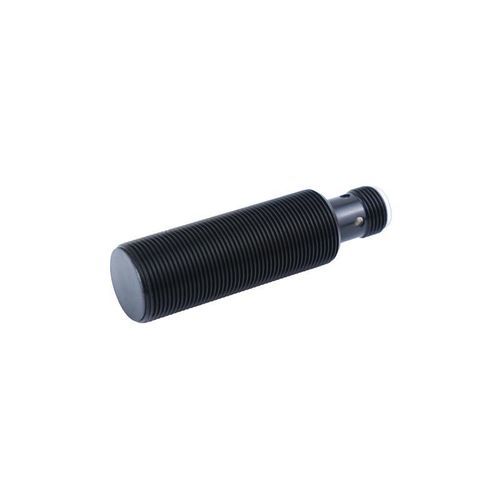

誘導型近接センサ CL18-RF8DLF1-A円筒形M182線式
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 誘導型
- 形状
- 円筒形
- 直径
- M18
- 出力信号
- 2線式
- 電気接続
- 裸線
- 供給電圧
- DC
- 設置
- 埋め込み型
- 材質
- 真ちゅう製, PVC, PTFE
- 保護レベル
- IP67
- 測定範囲
0.8 cm
(0.31 in)- 動作温度
最少: -25 °C
(-13 °F)最大: 70 °C
(158 °F)
詳細
概要
技術仕様
機械/電気パラメータ
使用環境
推奨用途
特長 / 仕様（概要）
- 製品シリーズ: CL18シリーズ 誘導式近接センサ
- 型番: CL18-RF8DLF1-A
- タイプ: はんだ耐性（はんだ飛散対策）
- 検出原理: 誘導式（金属検出）
- 外形: M18、円筒形
- 検出距離: 8 mm
- 出力: DC 2線式 常開（NO）
- ケーブル長: 2 m
技術仕様
- 検出距離: 8 mm（標準検出体: Fe 24×24×1 mm）
- 検出方向: 前方
- 応答周波数: 600 Hz
- 応答時間: 800 μs
- ヒステリシス: 検出距離の<10%
- 温度ドリフト: -25～+70 ℃での変化 ±10%以内（参照 +23 ℃）
- 材質: 本体 黄銅+テフロンめっき、検出面 テフロン、ケーブル PVC
- 付属品: ナット×2、内歯ワッシャー×1、検査証
機械/電気パラメータ
- 出力方式: DC 2線式 NO（常開）
- 電源電圧: DC 12～24 V
- 保護等級: IP67
- 接続: コネクタ
- 信号種別: スイッチ出力
- 取付方式: 埋め込み式（埋込）
- 表示: 赤色出力表示灯
- 電圧影響: ±15%の電源変動で検出距離変化±1%以内
- 絶縁抵抗: ≥50 MΩ（DC500 V）
- スイッチ容量: 3～100 mA
- 漏れ電流: ≤0.8 mA
- 耐衝撃: 500 m/s²、各軸3回
- 耐電圧: AC1000 V 50/60 Hz 1分（電気部と外装間）
- 耐振動: 10～55 Hz、二重振幅1.5 mm、各軸2時間
- 重量: 約153 g
使用環境
- 使用温度: -25～+70 ℃
推奨用途
- 電子機器製造（3C）
- 立体駐車場システム
- 物流・倉庫管理
特長 / 仕様（概要）
- 型番: CL18-RF8DLF1-A
- シリーズ: CL18
- タイプ: はんだ耐性 誘導式近接センサ
- 検出距離: 8 mm（Fe 24×24×1 mm）
- 外形: M18 円筒形、埋め込み式
- 電源 / 出力: DC 12～24 V、DC 2線式 NO
- 保護等級: IP67
- 使用温度: -25～+70 ℃
- 材質: 黄銅+テフロンめっき本体、テフロン検出面、PVCケーブル
- 付属品: ナット×2、内歯ワッシャー×1、検査証
