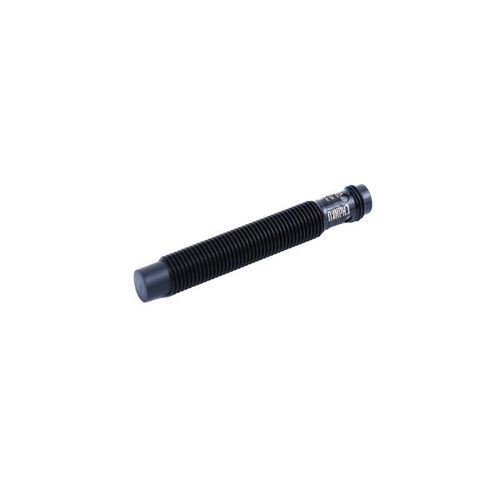

誘導型近接センサ CL08-RN4DLF1-A円筒形M8スイッチ機能付き
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 誘導型
- 形状
- 円筒形
- 直径
- M8
- 出力信号
- スイッチ機能付き, 2線式
- 電気接続
- 裸線
- 供給電圧
- DC
- 材質
- 真ちゅう製, PVC, PTFE
- 保護レベル
- IP67
- その他の特徴
- 非接触式
- 測定範囲
0.4 cm
(0.16 in)- 動作温度
最大: 70 °C
(158 °F)最少: -25 °C
(-13 °F)
詳細
製品概要
技術仕様
機械/電気パラメータ
使用環境
仕様 / 要約
- シリーズ: CL08シリーズ 近接センサー
- 型番: CL08-RN4DLF1-A
- タイプ: はんだ耐性タイプ
- 検出原理: 誘導式（金属検出）
- 外形: 円柱形、M8
- 検出距離: 4 mm
- 検出方向: 前方検出面
- ケーブル長: 2 m
- 出力: DC 2線式、常開 (NO)
- 応答周波数: 1000 Hz
- 応答時間: 500 μs
技術仕様
- 標準検出体: 鉄 12 × 12 × 1 mm
- ヒステリシス: 検出距離の < 10%
- 温度ドリフト: -25 ～ +70 ℃ 範囲で（+23 ℃ 基準）検出距離変化 ±10%以内
- 材料: 外装 黄銅 PTFEコーティング、検出面 PTFE、ケーブル PVC
- 付属品: ナット ×2、内歯座金 ×1、合格証
機械/電気パラメータ
- 電源電圧: DC 12 ~ 24 V
- 供給方式: DC 2線式
- 保護等級: IP67
- 接続方式: コネクタ
- 信号種別: スイッチ出力
- 動作形態: 常開
- 表示灯: 赤色出力表示LED
- 電圧影響: 定格電源の ±15% 範囲で検出距離変化 ±1%以内
- 絶縁抵抗: ≥ 50 MΩ (DC 500 V) 配線部と筐体間
- 接点容量: 3 ~ 100 mA
- 漏れ電流: ≤ 0.8 mA
- 耐衝撃: 500 m/s²、X・Y・Z 各方向 3回
- 耐電圧: AC 1000 V 50/60 Hz 1 分（配線部と筐体間）
- 耐振動: 10 ~ 55 Hz、二重振幅 1.5 mm、各軸 2 時間
- 重量: 約 40 g
使用環境
- 使用周囲温度: -25 ~ +70 ℃
仕様 / 要約
- シリーズ: CL08
- 型番: CL08-RN4DLF1-A
- 検出距離: 4 mm
- 原理: 誘導式（金属検出）
- 外形寸法: M8、円柱形
- 出力: DC 2線式、常開 (NO)
- 電源: DC 12~24 V
- 保護等級: IP67
- ケーブル長: 2 m
- 応答周波数/時間: 1000 Hz / 500 μs
- 材料: PTFEコーティング黄銅外装、PTFE検出面、PVCケーブル
- 付属品: ナット ×2、内歯座金 ×1、合格証
