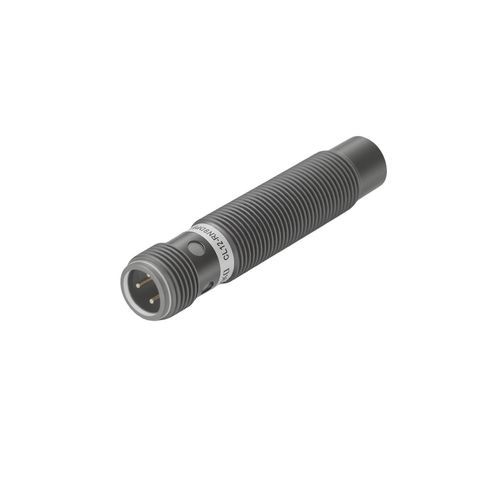

誘導型近接センサ CL12-RN6AKF1-A円筒形M12スイッチ機能付き
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 誘導型
- 形状
- 円筒形
- 直径
- M12
- 出力信号
- スイッチ機能付き, 2線式
- 電気接続
- M12コネクタ
- 供給電圧
- AC
- 設置
- 埋込み不可
- 材質
- 真ちゅう製, PVC, PTFE
- 応用
- 産業用
- その他の特徴
- 非接触式
- 測定範囲
0.6 cm
(0.24 in)- 動作温度
最大: 70 °C
(158 °F)最少: -25 °C
(-13 °F)
詳細
製品名
主な特長
技術仕様
機械/電気パラメータ
使用環境
特性 / 仕様
- CL12シリーズ 誘導式近接センサー（型式：CL12-RN6AKF1-A）
主な特長
- タイプ：はんだ耐性型
- 検出距離：6 mm
- 外形：円筒形、M12
- 検出原理：誘導式
- 出力：交流2線式、常開（AC 2線 NO）
- ケーブル長：2 m
技術仕様
- 検出方向：前方
- 応答周波数：25 Hz
- 応答時間：20 ms
- 検出対象：金属物体
- ヒステリシス：検出距離の10%未満
- 標準検出体：鉄 18×18×1 mm
- 温度ドリフト：-25～+70 ℃の範囲で、+23 ℃比で検出距離変化±10%以内
- 材質：外装 真ちゅう（テフロンめっき）、検出面 テフロン、ケーブル PVC
- 付属品：ナット×2、内歯座金×1、適合証明書
機械/電気パラメータ
- 出力：AC 2線式、常開
- 電源電圧：AC 24～220 V
- 供給方式：交流2線式
- 保護等級：IP67
- 接続方式：コネクタ
- 信号種別：スイッチング
- 動作形態：常開
- 取り付け：非埋め込み式
- 表示灯：赤色出力表示灯
- 電圧影響：定格電源±15%範囲で検出距離変化±1%以内
- 絶縁抵抗：≥50 MΩ（DC500 V）充電部と外筐間
- スイッチ容量：5–200 mA
- 漏れ電流：≤1.7 mA
- 耐衝撃：500 m/s²、X/Y/Z 各方向3回
- 耐電圧：AC1000 V 50/60 Hz 1分 充電部と外筐間
- 耐振動：10–55 Hz 二重振幅1.5 mm、X/Y/Z 各方向2時間
- 重量：約76 g
使用環境
- 使用温度範囲：-25～+70 ℃
特性 / 仕様
- シリーズ：CL12
- 型式：CL12-RN6AKF1-A
- 検出距離：6 mm
- 外形寸法：M12、ケーブル2 m
- 電源：AC 24～220 V、2線式
- 出力：AC 2線式、常開（NO）、スイッチング、5–200 mA
- 保護等級：IP67
- 材質：真ちゅうテフロンめっき / 検出面テフロン / ケーブル PVC
- 応答周波数/時間：25 Hz / 20 ms
- 動作温度範囲：-25～+70 ℃
- 重量：約76 g
