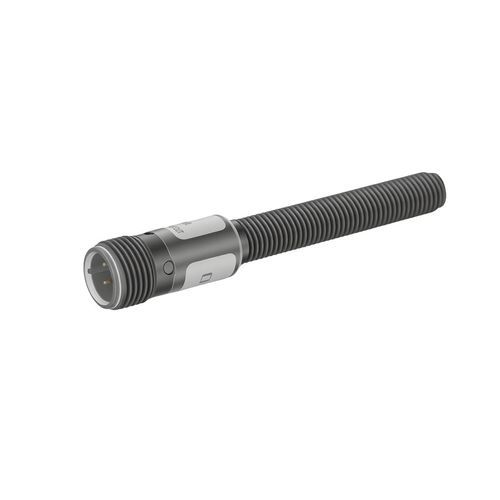

誘導型近接センサ CL08 series円筒形M8スイッチ機能付き
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 誘導型
- 形状
- 円筒形
- 直径
- M8
- 出力信号
- スイッチ機能付き, 2線式
- 電気接続
- M8コネクタ
- 供給電圧
- DC, 24VDC, 12VDC
- 材質
- 真ちゅう製, PVC, PTFE
- 保護レベル
- IP67
- 応用
- 産業用
- その他の特徴
- 非接触式, 超小型
- 測定範囲
0.2 cm
(0.08 in)- 動作温度
最少: -25 °C
(-13 °F)最大: 70 °C
(158 °F)
詳細
製品概要
技術仕様
機械/電気パラメータ
使用環境
付属品
特長 / 用途
- 製品タイプ：溶接スパッタ耐性タイプ
- 検出距離：2 mm
- 外形：円柱形（M8）
- 検出原理：誘導式（金属検知）
- 出力：DC2線式、NO（常開）
- ケーブル長：2 m
- 検出方向：前方
- 応答周波数：1200 Hz；応答時間：400 μs
技術仕様
- 検出対象：金属
- 基準検出物：鉄 8 × 8 × 1 mm
- ヒステリシス：検出距離の10%未満
- 温度ドリフト：-25 ～ +70 °Cで検出距離変動±10%以内（基準 +23 °C）
- 材質：外殻–テフロンめっき黄銅；検出面–テフロン；ケーブル–PVC
機械/電気パラメータ
- 出力方式：DC2線式 NO
- 電源電圧：DC 12 ～ 24 V
- 給電方式：直流2線式
- 保護等級：IP67
- 接続方式：コネクタ
- 信号種別：スイッチ信号
- 動作形態：常開
- 取付方式：埋め込み式
- 表示：赤色出力LED
- 電圧影響：定格電源±15%の範囲で検出距離変動±1%以内
- 絶縁抵抗：≥50 MΩ（DC500 V）
- スイッチ容量：3–100 mA
- 漏れ電流：≤0.8 mA
- 耐衝撃：500 m/s²、X・Y・Z 各方向3回
- 耐電圧：AC1000 V 50/60 Hz 1分（活電部と外装間）
- 耐振動：10–55 Hz、二重振幅1.5 mm、各軸2時間
- 重量：約40 g
使用環境
- 周囲温度：-25 ～ +70 °C
付属品
- 付属：ナット×2、スプリットロックワッシャー×1、検査証
特長 / 用途
- シリーズ：CL08 近接センサシリーズ
- 型番：CL08-RF2DLF1-A
- 検出距離が短い（2 mm）ため高精度検出に適合
- 誘導式金属検出、応答が速く（400 μs）周波数が高い（1200 Hz）
- DC12–24 Vの広い電源範囲、2線式給電
- IP67防護、振動・衝撃耐性で産業環境に適合
- テフロン表面と材質は溶接やテフロン加工環境に適合
- 典型的な用途：3C電子機器、自動駐車システム、物流・倉庫での金属検出
カタログ
CL08 Series
11 ページ
