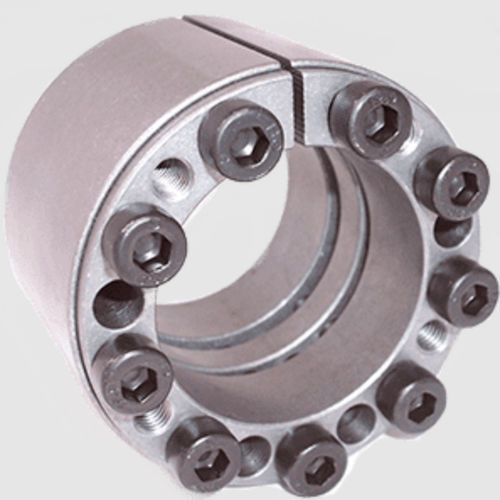

リジッド軸継手 RCK series

摩擦トランスミッション用軸用

20年以上にわたって幅広い用途で実績のある、オリジナルタイプのシャフトクランプエレメントです。より一般的な用途に適しており、このシリーズは中トルク伝達を提供し、ユニットを直列に取り付けることでトルクを増加させることができます。このタイプは自動調芯機能を備えていないため、ハブをシャフトに調芯する他の方法が必要です。ユニットはクランプ中に軸方向に動くことはなく、一般にクランプネジを緩めると自動解除されます。 これらのシャフトクランプエレメントは、単一のユニットから最大のトルク伝達を提供しますが、その大きなクランプ面のため、クランプ圧力は合理的なレベルに保たれます。シャフトとハブの自動調芯が可能で、ハブの軸方向位置はクランプ中に変化しません。高い曲げ荷重がかかる用途に適しています。 これらのクランプエレメントは、コンパクトで低コストのアセンブリから良好なトルク伝達を提供します。これらのユニットは常にハブの内側に取り付ける必要があり、その場合、合理的なレベルの同心度が得られます。クランプ中にハブの軸方向移動がわずかに発生します。 シャフト直径10mmから利用可能なこれらのクランピングエレメントは、小さな低トルクのアプリケーション用に設計されており、シャフトへのコンポーネントの同心接続を提供します。薄肉設計と低ハブ圧により、小さなハブ径での使用が可能です。設計は、安全な表面を提供するために、ユニットがハブ内径に完全に収まるように意図されています。ユニットがクランプされると、若干の軸方向移動が生じます。
