DCモーター RS-2838SS series

ブラシ付き6 V12V

製品概要

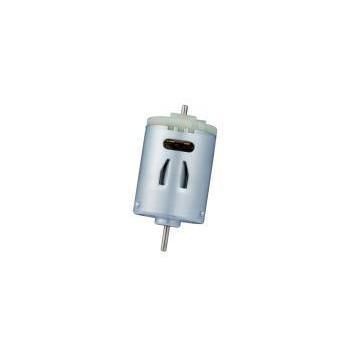

RS-2838SSはKWC Motor製の28 mmクラスのブラシ付きDCモーターです。複数のモデルバリエーションがあり、定格電圧や性能点が異なります。仕様書および外形図で電気的・機械的条件を確認してください。

選定と運転条件

• モデル選定時は以下を指定してください：動作電圧範囲、要求回転数、必要トルク、取付スペース、連続運転時間（デューティ）、発注数量。
• 無負荷値や最大効率点の値は連続運転の自動許容値ではありません。熱限界や実際の負荷プロファイルを確認してください。

主な用途とソリューション
RS-2838SSは、コンパクトで高速なブラシ付きDC駆動が必要な小型家電・業務機器向けです：ハンド掃除機、車載掃除機、ロボット掃除機、高出力ドライヤー、電動バリカン、マッサージ機、スマート家電など。技術データは、エンジニアや購買担当者が回転数、トルク、取付要件、OEM/ODM対応を評価する際に役立ちます。

適用例

• 掃除機・ロボット：ハンド型・車載用掃除機やロボット掃除機に適合。最大出力は19 W、始動トルクは約867 g·cmまであり、高負荷のインペラ駆動や強力な吸引力を実現します。
• 高速ドライヤー・バリカン：高出力ドライヤーやプロ用バリカンで使用。回転数は最大22,000 rpmまで可能で、冷却開口の設計により強い気流を確保し、長時間運転時の過熱を防ぎます。

技術仕様
ℹ️ データ出典：KWC RS-2838SS仕様。広範囲電圧（6V–48V）や軸オプションなどカスタム対応が可能です。

型番 | 動作電圧（範囲） | 定格電圧 | 無負荷回転数 | 最大効率時回転数 | 出力 | 始動トルク
RS-2838SS-2360 | 6.0V – 24.0V | 12.0V | 12,000 rpm | 10,210 rpm | 6.94 W | 407 g·cm
RS-2838SS-16125 | 24.0V – 48.0V | 41.0V | 20,000 rpm | 16,672 rpm | 19.0 W | 867 g·cm
RS-2838SS-17100 | 12.0V – 24.0V | 24.0V | 15,500 rpm | 12,850 rpm | 10.6 W | 470 g·cm
RS-2838SS-2073 | 12.0V – 24.0V | 24.0V | 22,000 rpm | 18,460 rpm | 16.8 W | 550 g·cm

カスタムに関する注意

• 外径：27.9 mm、ハウジング長さ：37.6 mm（代表値）。
• ブラシ材質（カーボン/金属）、EMC対策、軸形状（D軸、ローレット、両出し軸）などはカスタム可能です。

製造元と生産

• ブラシモーターの自動化生産ラインにより、量産段階でのコスト優位性と生産能力を確保できます。
• 柔軟なカスタム対応：高回転・高トルクなどの性能最適化、機械的改造、付属品（リード線プリクリンプ/プリハンダ、コンデンサ、コネクタ）対応。
• 品質管理：寿命試験、検査範囲と受入基準を定義した量産対応が可能です。

主な特長 / 仕様

• シリーズ / 型番：RS-2838SS
• メーカー：KWC Motor
• 外径：27.9 mm
• ハウジング長さ：37.6 mm
• 対応動作電圧範囲：6V – 48V（型番依存）
• 代表的定格電圧：12.0V、24.0V、41.0V
• 無負荷回転数（最大）：最大22,000 rpm（型番依存）
• 最大出力：最大19.0 W
• 始動トルク（最大）：最大約867 g·cm
• カスタム対応項目：ブラシ材質、EMC対策、軸形状、リード線、コンデンサ、コネクタ
• 代表的用途：ハンド掃除機、車載掃除機、ロボット掃除機、高出力ドライヤー、プロ用バリカン、マッサージ機、スマート家電
