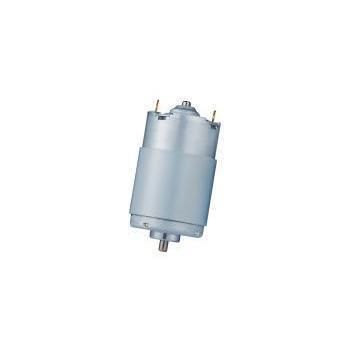

DCモーター RS-4260DT series

ブラシ付き6 V12V

製品概要
RS-4260DTはKWC Motor製の42 mmクラスのブラシ付きDCモーターで、コンパクトな筐体で高トルクを必要とする用途向けに設計されています。代表的な用途は電動カーテン／管状モーター、マッサージ機器、自動給水機などの商用・家庭向け機器です。プラットフォームは広い電圧レンジと軸・ギア・インターフェースに関する豊富なOEM/ODMカスタムに対応します。

設計・購買担当者向けの要点

• 製品カテゴリ：ブラシ付きDCモーター
• モデル／シリーズ：RS-4260DT
• メーカー：KWC Motor
• 想定用途：電動カーテン、管状モーター、マッサージガン、自動ディスペンサー、スマート家電等

主要スペック項目

• 直径（プラットフォーム）：42 mm（外径 ≈ 42.2 mm）
• 軸径：5.0 mm（標準）
• 動作電圧範囲（モデルによる）：6.0 V – 36.0 V
• 出力レンジ（モデルによる）：約33.3 W ～ 約82.7 W

対象用途とソリューション

• スマートホーム & 電動カーテン：管状モーターやギア付き駆動との組合せで、低速で高トルクが必要な重いカーテンのスムーズな駆動に適します。
• パーソナルケア & 商用機器：マッサージガン、ネックマッサージャー、ディスペンサ駆動などに適用可能。80W級のバリアントは深い打撃力や確実な機械駆動を提供します。

カスタマイズと調達に関する注意

• OEM/ODM対応：動作電圧、回転数、トルク、軸形状／長さ、予備はんだ済リード線、コネクタ、ギア統合、制御インターフェース、騒音／EMC目標など。
• 軸オプション例：ローレット軸、Dカット（フラット）軸。内部冷却ファンの選択可。
• 価格およびリードタイムは用途、仕様、数量、カスタム要件確定後に提示。

技術表（データシートより抜粋）
Model | Operating Voltage (Range) | Nominal Voltage | No-load Speed | Speed @ Max. Efficiency | Output Power | Stall Torque
RS-42603DT-5648 | 6.0V – 18.0V | 12.0V | 10,300 rpm | 8,580 rpm | 77.5 W | 5280 g·cm
RS-42603DT-31150 | 18.0V – 36.0V | 24.0V | 6,500 rpm | 5,423 rpm | 33.3 W | 3611 g·cm
RS-42605DT-7018 | 9.0V – 14.4V | 12.0V | 13,200 rpm | 11,354 rpm | 82.7 W | 5077 g·cm
RS-42605DT-4046 | 12.0V – 30.0V | 24.0V | 10,400 rpm | 8,953 rpm | 53.2 W | 4160 g·cm

追加の技術ノート

• プラットフォーム外径 ≈ 42.2 mm、標準ケース長さ ≈ 59.0 mm（モデル依存）。
• 標準軸径 5.0 mm。軸形状カスタムや冷却ファンは要望に応じて提供可。
• 36 mmクラスと比較して低速始動性の改善と高いラジアル荷重耐性を狙った設計。
• 適合性：メーカー表明による RoHS / REACH 準拠材料。

特性 / 技術仕様

• モデルファミリー：RS-4260DT
• タイプ：ブラシ付きDCモーター、プラットフォーム直径 42 mm
• 対応電圧範囲：モデルにより約6.0–36.0 Vをカバー
• 定格電圧の例：12.0 V または 24.0 V（モデルによる）
• 出力レンジ：約33.3 W〜82.7 W（モデルに依存）
• 始動トルク例：最大約5280 g·cm（モデルに依存）
• 無負荷回転数および最大効率時回転数は各モデル参照（技術表）
• 軸：標準 5.0 mm、ローレットや D-cut 等のオプションあり
• ケース長の目安：約59.0 mm（変動あり）
• 対象用途：電動カーテン、管状モーター、スマート家電、マッサージガン、ディスペンサー等
