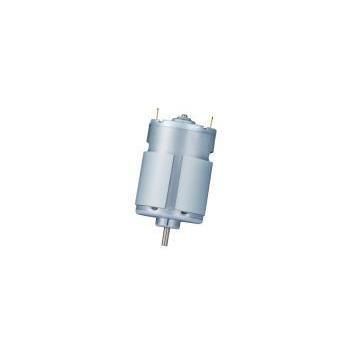

DCモーター RS-3650ST series

ブラシ付き36V3V

製品概要
RS-3650STは36 mmクラス（540/550準拠）のブラシ付きDCモーターで、ボディ長50 mm、ST巻線により高トルク特性を発揮します。動作電圧は3 V〜36 Vの広範囲に対応し、代表的なバリエーションで最大約37 Wの出力、最大で約2.3 kg·cm相当の堵転トルクを示します。想定用途は自動車用アクチュエータや電子スロットル、出力の大きい家電などです。

設計・調達担当者向けの要点

• 製品カテゴリ：ブラシ付きDCモーター
• モデル群：RS-3650ST（36 mmクラス）
• Brand / manufacturer: KWC Motor
• 想定用途：車載シートアクチュエータ、ETC、強力な掃除機、RCモデル、ポンプ等

仕様概要

• 外径：36 mm
• ボディ長：50 mm（標準）
• 電圧範囲：3 V – 36 V（型式により異なる）
• 出力：最大約37.35 W（例：RS-36505ST-6013）
• 堵転トルク：シリーズ参照で最大約2.3 kg·cm
• 軸径：3.175 mm（標準）

適用例とソリューション
RS-3650STは高負荷・高信頼性を必要とする用途向けに設計されています。低速域での高起動トルクやコンパクトな取り付けが必要なケースに適合します。主な適用分野は：

• 車載電動アクチュエータ — シート調整、電子スロットル制御：低速で高い始動トルクを発揮し、自動車向けEMC対策を組み合わせ可能なバリエーションがあります。
• RCモデル・高出力機器 — 競技用RC、強力な掃除機、空気/水ポンプ：一部型番は31,500 rpm・約37 Wを達成します。

代表モデル性能表
型番 | 動作電圧（範囲） | 定格電圧 | 無負荷回転数 | 最大効率時回転数 | 出力 | 起動トルク
RS-36503ST-7517 | 3.0 V – 7.2 V | 6.0 V | 21,900 rpm | 18,250 rpm | 23.82 W | 1460 g·cm
RS-36503ST-5042 | 6.0 V – 12.0 V | 12.0 V | 18,000 rpm | 15,302 rpm | 30.49 W | 2076 g·cm
RS-36505ST-6013 | 6.0 V – 12.0 V | 12.0 V | 31,500 rpm | 26,420 rpm | 37.35 W | 2363 g·cm
RS-36505ST-2585 | 12.0 V – 36.0 V | 24.0 V | 9,400 rpm | 8,040 rpm | 22.25 W | 1567 g·cm

カスタマイズに関する注意事項
標準軸径は3.175 mm、ボディ長は50 mmです。D軸、両出し軸、予備はんだ済みリード、EMC抑制用のコンデンサ/バリスタ、コネクタ、ギアボックス組込、低速高トルク向け巻線などのカスタム対応が可能です。価格・納期は確定仕様、数量、カスタマイズ範囲により変動します。

品質・製造・供給の特徴
540/550国際寸法に準拠し互換性を確保。自動化された有刷モーター生産ラインで製造し、騒音・電流の100%検査を実施。材料・工程はRoHS / REACHに準拠する場合があります。

特長 / 技術仕様

• モデルファミリ：RS-3650ST
• 外径クラス：36 mm
• 標準ボディ長：50 mm
• 電圧範囲：3 V – 36 V（型式により異なる）
• 代表出力：最大約37.35 W
• 無負荷回転数例：最大31,500 rpm
• 堵転トルク例：最大約2363 g·cm（約2.3 kg·cm）
• 軸径：3,175 mm
• 巻線：高トルク向けST巻線、カスタム巻線対応
• カスタマイズ：電圧、回転数、トルク、軸形状、ケーブル/コネクタ、ギアボックス、EMC対応のOEM/ODM対応
