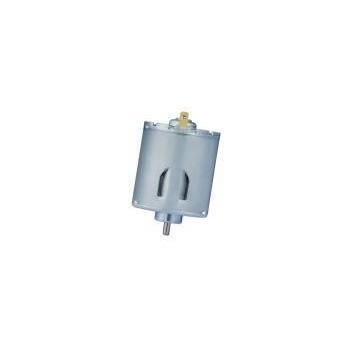

DCモーター RS-3640ST series

直流ブラシ付き6 V

製品概要
RS-3640ST は KWC Motor 製の直径36 mm、機体長40 mm のブラシ付きDCモーターです。一般に 6V–36V の広い電圧範囲で動作し、堵転トルクは約700 g·cm 程度の仕様が得られるため、限られた設置スペースで低速域の高トルクを必要とする用途に適しています。

設計・調達担当者向けの要点

• 製品カテゴリ：ブラシ付きDCモーター
• モーター種別：ブラシ付きDCモーター
• ブランド / メーカー：KWC Motor
• 想定用途：自動販売機の吐出機構、ダイアフラム式エアポンプ、小型電動工具 など

主要仕様

• 直径：36 mm
• 本体長さ：40 mm
• 動作電圧範囲：6V – 36V（型番依存）

ターゲット用途とソリューション
36 mm クラスの標準モーターとして、28 mm 系に比べてトルクが向上し、低速での挙動が滑らかになります。全長40 mm のコンパクト設計は軸方向スペースが限られる装置に適し、吐出、ポンピング、小型駆動系に必要なトルクを提供します。

自動販売機・商業機器
スパイラル／チャネル式の吐出機構やコーヒーマシン等の小型商業機器向けに設計されています。ギアボックスと組合せることで、安定した低回転高トルクを実現し、正確な吐出と長寿命に寄与します。

エアポンプ・電動工具
ダイアフラムポンプや精密エアポンプ、医療・産業向けの小型コンプレッサー、携帯型工具への採用が想定されます。幅広い入力電圧と型番依存の出力（約3.9–7.2 W）により、熱条件や運転サイクルに応じた連続／断続動作が可能です。

技術仕様（例）
型番 | Operating Voltage | 定格電圧 | No-load Speed | Speed @ Max. Efficiency | 出力 | 起動トルク
RS-36403ST-151805 | 6.0V – 36.0V | 24.0V | 5,700 rpm | 4,613 rpm | 5.59 W | 688 g·cm
RS-36403ST-2480 | 6.0V – 36.0V | 12.0V | 6,450 rpm | 5,131 rpm | 7.15 W | 727 g·cm
RS-36403ST-15245 | 12.0V – 36.0V | 24.0V | 4,000 rpm | 3,305 rpm | 3.93 W | 666 g·cm
RS-36403ST-22125 | 6.0V – 24.0V | 12.0V | 4,000 rpm | 3,226 rpm | 4.20 W | 704 g·cm

カスタマイズ項目
軸径は標準で 3.175 mm (1/8")、本体長 40 mm。巻線、ブラシ材質、軸長・形状、EMC/EMI 対策部品、ケーブル／コネクタ、ギア統合などがカスタマイズ可能です。最終仕様と価格は用途、数量、選択オプションに基づき確定します。

購買FAQ（抜粋）

• Q: これは 540 モーターですか？
  A: 厳密には異なります。RS-3640ST は直径36 mm（540 クラスに近い）が本体長が 40 mm と短く（典型的な 540 は約 50 mm）、限られたスペースに適しつつ高トルク特性を維持します。
• Q: 24V の自動販売機に適していますか？
  A: はい。RS-36403ST-15245 は 24V 系向けに設計されており、適切なギアと組合せることで望ましい吐出速度とトルクを提供します。

特徴／技術要約

• 型番：RS-3640ST（複数バリエーションあり）
• 直径：36 mm
• 本体長：40 mm
• 動作電圧範囲：6.0V – 36.0V（型番により異なる）
• 典型的な起動トルク：約666–727 g·cm（型番依存）
• 典型出力範囲：約3.93 W – 7.15 W（型番により異なる）
• 無負荷回転数（例）：4,000 – 6,450 rpm
• 軸径（標準）：3.175 mm (1/8")
• カスタマイズ可能項目：巻線、軸、ブラシ材質、EMC部品、ギア統合、コネクタ等
