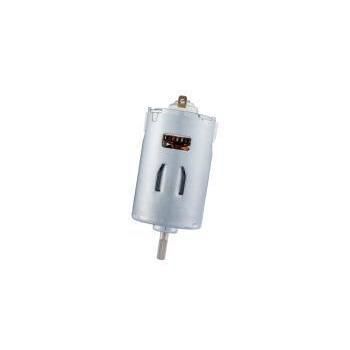

DCモーター RS-4266CT series

ブラシ付き110 V120V

製品概要
RS-4266CTは直径42 mm、ボディ長66 mmのブラシ付きDCモーターで、トランス不要のキッチン家電や小型電機機器向けに設計されています。整流ブリッジを介して市電からDC供給（100V–230V）で動作し、最大出力81.1 W、最大回転数17,000 rpm（型番依存）に対応します。

設計・調達担当者向けの要点

• 製品カテゴリ：ブラシ付きDCモーター
• モーターファミリー：Brushed DC Motor
• ブランド / 製造元：KWC Motor, Dongguan KWC Machinery Co., Ltd.
• 代表的な用途：ジューサー、高速ブレンダー、コーヒーミル、ハンドブレンダー、コンパクトなキッチン家電

仕様のポイント

• 直径：42 mm（外径 42.2 mm）
• 本体長：66 mm
• 電圧範囲：100V – 230V（バリアントに依存）
• 回転数：最大17,000 rpm
• 出力：最大81.1 W
• 軸径：5.0 mm（標準）

主な用途とソリューション

• ジューサー・高性能ブレンダー：最大81 Wの出力と十分なトルクで、果実・野菜・氷の粉砕を安定した回転数で行えます。
• コーヒーミル・ハンドブレンダー：高速（最大17,000 rpm）により短時間での粉砕が可能。φ42 mmのコンパクト径はハンドヘルドや狭小スペース設計に適合します。

カスタマイズおよび調達メモ

• OEM/ODMカスタマイズに対応：電圧、回転数、トルク、軸仕様、ケーブル/コネクタ、ギア統合、制御基板、騒音/EMC要件など。
• 巻線仕様は各国の電源仕様（110V / 120V / 220V / 230V）に合わせて調整可能。
• 機械寸法：外径42.2 mm、モータ長66.0 mm、軸径5.0 mm。

品質および工場機能

• 高電圧専用生産ラインと特殊絶縁工程を保有。
• 100% 高電圧絶縁試験（Hi-Pot）実施。
• RoHS / REACH 準拠。

RS-4266CT 技術仕様（表形式）
型番 | 動作電圧範囲 | 定格電圧 | 無負荷回転数 | 最大効率回転数 | 出力 | 始動トルク
RS-4266CT-10220 | 100V – 120V | 110V | 5,100 rpm | 4,059 rpm | 9.1 W | 1,074 g·cm
RS-4266CT-1790 | 100V – 120V | 120V | 14,000 rpm | 11,677 rpm | 55.7 W | 2,800 g·cm
RS-4266CT-12180 | 100V – 230V | 230V | 13,600 rpm | 10,865 rpm | 53.0 W | 2,365 g·cm
RS-4266CT-14140 | 100V – 230V | 230V | 17,000 rpm | 13,864 rpm | 81.1 W | 3,091 g·cm

特徴 / 技術仕様

• モデルファミリー：RS-4266CT
• 代表サイズ：42 mmクラス（外径42.2 mm）
• 本体長：66 mm
• 動作電圧：100V–230V（バリアント：110V / 120V / 230V）
• 最大無負荷回転数：最大17,000 rpm
• 最大出力：最大81.1 W
• 最大始動トルク：最大3,091 g·cm
• 軸径：5.0 mm（標準）
• 用途例：ジューサー、ブレンダー、コーヒーミル、ハンドブレンダー等
