DCモーター RS-3657CS series

ブラシ付き

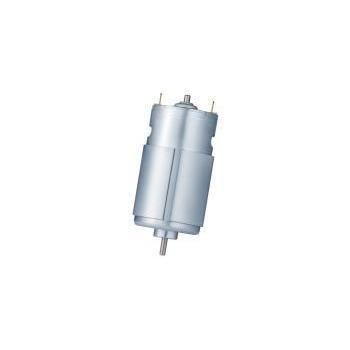

製品概要 RS-3657CS
RS-3657CSは36 mmクラス、筐体長57 mmのブラシ付きDCモーターです。HVDCシリーズで、100V–240Vの直流（整流後）での駆動を想定しており、プロ用ヘアドライヤー、家庭用ミシン、ハンドブレンダーなどの機器で広く採用されます。モデルにより最大18,200 rpm、最大約34 Wの出力を実現します。

設計・調達担当者向け要点

• 製品カテゴリ：ブラシ付きDCモーター
• モーターファミリ：ブラシ付きDCモーター
• ブランド / 製造者：KWC Motor, Dongguan KWC Machinery Co., Ltd.
• 想定用途：プロ用ヘアドライヤー、家庭用ミシン、ハンドブレンダー、掃除機等

仕様の指標

• 直径：36 mm
• 筐体長：57 mm
• 電圧：100V–240V（HVDC、型式依存）
• 回転数：最大18,200 rpm（型式依存）
• 出力：最大34 W（型式依存）

カスタマイズおよび調達に関する注意
KWC Motorは巻線（電圧）、回転数、トルク、軸仕様、ケーブル/コネクタ、ギア統合、騒音・EMC目標などのOEM/ODM対応を行います。軸径は3.175 mm、筐体長は57.0 mm。巻線は各地域の電源（110V/220V/230V）に合わせて調整可能です。見積は用途、仕様、数量、カスタム要件の確定後に提示します。

主な用途とソリューション

• プロ用ヘアドライヤー・熱風機：RS-3657CS-10180などは最大18,200 rpm・約30 Wを達成。筐体長の延長により回転の平滑化とハンドル振動低減に寄与します。
• ミシン・キッチン家電：HVDCは高い始動トルクを提供し、57 mmローターにより厚手の布や高粘度の混合物など重負荷に対応します。

技術仕様（データシート要約）
出典：KWC RS-3657CS データシート。本シリーズはHVDC仕様であり、選定時はクリーpage/クリアランスや絶縁クラスを確認してください。

モデル表
Model | Operating Voltage Range | Nominal Voltage | No-Load Speed | Speed at Max Efficiency | Output Power | Stall Torque
RS-3657CS-1583 | 100V – 120V | 100V | 14,500 rpm | 11,730 rpm | 21.08 W | 1,125 g·cm
RS-36570S-13100 | 100V – 120V | 120V | 16,200 rpm | 13,590 rpm | 24.02 W | 1,519 g·cm
RS-3657CS-06450 | 220V – 240V | 220V | 5,830 rpm | 4,985 rpm | 8.6 W | 1,156 g·cm
RS-3657CS-10180 | 100V – 230V | 230V | 18,200 rpm | 15,640 rpm | 18.43 W | 1,335 g·cm

注意事項
本シリーズは交流を直流へ変換する整流ブリッジが必要です。HV仕様は一般にカーボンブラシを使用し、使用条件により約200–500時間の寿命が見込まれます。想定用途の熱条件や負荷プロファイルを確認してください。

caractéristiques / spécifications techniques

• 型番：RS-3657CS
• 直径：36 mm
• 筐体長：57 mm
• 対応電圧範囲：100V–240V（HVDC、型式依存）
• 無負荷回転数：最大18,200 rpm
• 出力：最大34 W
• ストールトルク：約1,125–1,519 g·cm（型式依存）
• 軸径：3.175 mm
• 代表的な用途：プロ用ヘアドライヤー、ミシン、ハンドブレンダー、掃除機等
• カスタマイズ：巻線、軸、コネクタ、ギア統合、EMC/騒音
