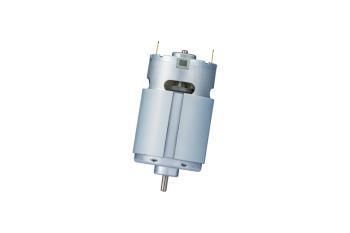

DCモーター RS-3657ST

ブラシ付き12V36V

製品概要 RS-3657ST
RS-3657STはKWC Motorが製造する36 mm径の延長ボディ（555/560規格、ボディ長57.0 mm）ブラシ付き直流（DC）モーターです。型番により3.0V～36.0Vの範囲で使用可能（一般的なシリーズは12–24V）、出力は型番により最大約85 W、起動/堵転トルクは高トルク仕様で>3.7 kg·cm程度です。主な用途は車載の電子パーキングブレーキ（EPB）アクチュエータ、電動テールゲート、ハンドヘルド電動工具、高出力掃除機などです。

設計・調達担当者向けの要点

• 製品カテゴリ：ブラシ付きDCモーター
• モデル：RS-3657ST（Ø36 mm、ボディ長57.0 mm）
• メーカー：KWC Motor（Dongguan KWC Machinery Co., Ltd.）
• 代表的な電圧範囲：3.0V～36.0V（型番依存）、一般シリーズ12–24V
• 想定用途：車載EPB、電動テールゲート、コードレスドリル、高出力掃除機等

主要仕様指標

• 直径：36 mm
• ボディ長：57.0 mm（延長ローター設計）
• 電圧：一般12–24V（型番により3–36V）
• 出力：最大約85 W（型番依存）
• 堵転トルク：例 >3.7 kg·cm（型番依存）

カスタマイズと調達に関する注意
KWC Motorは電圧、回転数、トルク特性、軸仕様（標準Ø3.175 mm、D軸・ローレット軸等）、リード線/コネクタ、ギア統合、エンコーダ/制御基板組み込み、EMC/ノイズ対策部品のOEM/ODM対応を提供します。見積は用途、電気/機械仕様、数量、認証や梱包要件の確定後に行われます。

対象用途とソリューション
車載 電子パーキングブレーキ（EPB）・テールゲート
高い起動トルクと繰返し耐久が求められるEPBアクチュエータやテールゲート駆動向けに設計されています。実装時は放熱対策、使用周期、車載環境でのEMC対策に注意が必要です。

電動工具・高出力機器
延長ロータと高出力余裕により、コードレスドリルや高性能掃除機など、高負荷下での持続トルクと熱性能が要求される用途に適しています。要求される耐久・寿命に応じた巻線・軸受の選定を推奨します。

技術仕様（代表例）
Model | Operating Voltage (Range) | 定格電圧 | No-load Speed | Speed @ Max. Efficiency | Output Power | Stall Torque
RS-365735T-7030 | 3.0V – 12.0V | 4.8V | 6,300 rpm | 5,490 rpm | 20.6 W | 2835 g·cm
RS-36573ST-6035 | 12.0V – 18.0V | 18.0V | 21,400 rpm | 18,854 rpm | 85.7 W | 3722 g·cm
RS-365755T-5016 | 6.0V – 12.0V | 12.0V | 18,000 rpm | 15,224 rpm | 58.2 W | 2432 g·cm
RS-365755T-2774 | 12.0V – 36.0V | 24.0V | 7,800 rpm | 6,758 rpm | 20.9 W | 2252 g·cm

注記
軸径（標準）：3.175 mm。ボディ長：57.0 mm。D軸、ローレット軸、及びバリスタ/コンデンサ等のEMC部品の組込みはオプション対応可。高電圧（12–36V）や高トルクの最適化も対応可能です。

特徴 / 技術仕様（要約）

• モデル群：RS-3657ST（36 mm径、延長ボディ57 mm）
• 電圧範囲：型番により異なるが一般は12–24V
• 出力：型番により最大約85 W
• 回転数・トルク：型番依存、上記の例を参照
• 軸：標準Ø3.175 mm、D軸やローレット軸選択可能
• カスタム項目：電圧/回転数/トルク調整、軸・コネクタ設計、ギア/エンコーダ統合、EMC対策
• 品質管理：100%堵転および負荷曲線試験実施、材料はROHS/REACH準拠
