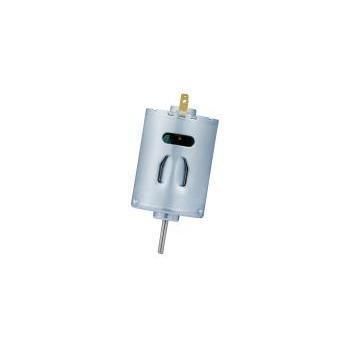

DCモーター RS-2838ST series

ブラシ付き12V24V

製品概要
RS-2838STは、28 mmクラスのブラシ付きDCモーターで、高い出力密度を必要とするバッテリー駆動や民生向け機器向けに設計されています。シリーズの代表的な機械寸法は機体長37.8 mm、軸径2.3 mmで、仕様により最大20.2 Wの出力を示すモデルがあります。製品はOEM/ODMのカスタム対応が可能です。

設計・調達担当者向けの要点

• 製品カテゴリ：ブラシ付きDCモーター
• モーター・ファミリー：RS-2838STシリーズ
• メーカー：KWC Motor (Dongguan KWC Machinery Co., Ltd.)
• 想定用途：高性能ファン、掃除機、電動バリカン、RCモデル、小型工具等

仕様パラメータ

• 外径：28 mm
• 機体長：37.8 mm
• 軸径：2.3 mm
• 動作電圧範囲（型式依存）：2.4 V – 24 V
• 出力：最大約20.2 W（型式依存）

主な用途とソリューション

• 高い瞬発力を要求するバッテリー駆動機器（例：RCモデル、携帯工具）。
• 高速ファン、ハンドヘルド掃除機、ヘアドライヤー — 高い起動/堵転トルクで高抵抗羽根を駆動可能。
• 量産を前提としたコンパクト高出力の民生向け製品。

カスタマイズおよび調達に関する注意
電圧、回転数、トルク、軸設計、リード線/コネクタ、ギア統合、制御回路、ノイズ/EMC要件などのOEM/ODM対応が可能です。最終見積は用途、仕様、数量、カスタム要件の確認後に提示します。

カスタマイズオプションと機械的注意点

• 瞬発力向けや効率向けの巻線最適化が可能。
• 機械オプション：両出し軸、ローレット軸、M2.6取付穴、最適化された通風孔設計など。
• 付属品：予めはんだ付けされたリード線、コンデンサ、コネクタ等が対応可能。

技術仕様・スペック表
型番 | Operating Voltage | 定格電圧 | No-load Speed | Speed @ Max. Efficiency | Output Power | 起動トルク
RS-2838ST-6016 | 2.4V – 4.8V | 3.6V | 20,500 rpm | 17,218 rpm | 20.2 W | 715 g·cm
RS-2838ST-3170 | 6.0V – 15.0V | 12.0V | 15,500 rpm | 13,350 rpm | 18.4 W | 968 g·cm
RS-2838ST-4540 | 3.0V – 9.0V | 7.2V | 16,800 rpm | 14,600 rpm | 16.5 W | 840 g·cm
RS-2838ST-20146 | 12.0V – 24.0V | 12.0V | 8,000 rpm | 6,674 rpm | 3.74 W | 329 g·cm

追加技術ノート
軸径：2.3 mm、機体長：37.8 mm。両出し軸、ローレット軸、異なるブラシ材質のバリエーションが可能です。磁気回路と巻線を最適化し低電圧でも高出力を発揮する設計で、高電流（機種により約8–10 A）動作が可能です。材料・製造工程は適用時にROHS/REACHに準拠します。

購入・適用に関するFAQ（抜粋）

• STとSSの違い：STは高出力/高トルク仕様で、特定バリアントでは3.6 Vで約20 Wを発生します。
• バッテリー駆動に適するか？はい。低電圧／高電流仕様（例：3.6 V / 7.2 V）はリチウムバッテリー駆動向けです。
• 大電流に耐えられるか？はい。高品質のブラシシステムを用い、約8A–10A程度の高電流動作を想定した設計です（機種による）。

特長 / 技術仕様

• シリーズ：RS-2838ST（例：RS-2838ST-6016 / -3170 / -4540 / -20146）
• 外径：28 mm
• 機体長：37.8 mm
• 軸径：2.3 mm
• 動作電圧範囲：2.4V–24.0V（型式依存）
• 定格電圧（例）：3.6 V / 7.2 V / 12.0 V
• 無負荷回転数：最大約20,500 rpm（型式依存）
• 出力例：最大約20.2 W（RS-2838ST-6016）
• 起動トルク例：最大約968 g·cm（RS-2838ST-3170）
• カスタム対応：両出し軸、ローレット軸、ブラシ材質、巻線最適化、予備はんだリード、付属品等
