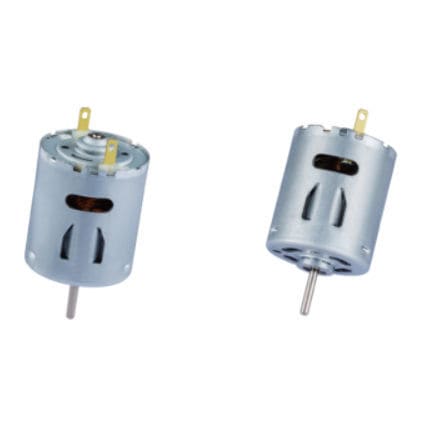

DCモーター RS-2833ST series

ブラシ付き6 V48V

製品概要
RS-2833STはKWC Motor製の28 mmクラスのブラシ付きDCモーターで、高回転・小型化を求められる用途向けに設計されています。代表的な用途は、車載洗浄ポンプ、高速ドライヤー、掃除機、スマートロボット掃除機などです。電圧レンジは6V〜48Vで、最大25,000 rpm・最大出力17.5 Wのバリアントがあります。

設計・調達担当者向け要点

• 製品カテゴリ：ブラシ付きDCモーター
• モーターファミリー：ブラシ付きDCモーター
• ブランド / 製造元： KWC Motor, Dongguan KWC Machinery Co., Ltd.
• 想定用途：車載洗浄ポンプ、高速ドライヤー、掃除機、スマートロボット掃除機

主要仕様

• 直径：28 mm
• 電圧：6V - 48V
• 最大回転数：25,000 rpm
• 出力：最大17.5 W

カスタマイズと調達の注意点
電圧、回転数、トルク、軸仕様（両軸、ローレット軸など）、ケーブル/コネクタ、ギアボックス組込、制御オプション、配線（予めはんだ付けしたリード線や端子コネクタ）およびEMC/EMI対策（サージ保護素子、コンデンサ等）のOEM/ODM対応が可能です。軸径やモータ長は調整可能。例：軸径2.3 mm、モータ長32.6 mm。

対象用途とソリューション
STシリーズは高回転・連続運転に適した磁気回路・巻線設計と通気冷却構造を採用しています。代表的な利用例：

• 車載ワッシャーポンプ・屋外機器：ワッシャーポンプ、インフレータ、電動移動機器に適合。36V〜48Vで安定駆動し、ポンプや駆動機構向けに最大500 g·cmの始動トルクを発揮します。
• 高速ドライヤー・掃除機：家庭用ドライヤー、ハンドヘルド掃除機、ロボット掃除機など。最大25,000 rpmの高速回転で大風量を生み、通気孔付きハウジングにより高速運転時の発熱を低減します。

RS-2833ST 技術仕様（表）
型番 | Operating Voltage | 定格電圧 | No-load Speed | Speed @ Max. Efficiency | Output Power | 起動トルク
RS-2833ST-2585 | 6.0V – 12.0V | 6.0V | 10,500 rpm | 8,555 rpm | 5.17 W | 318 g·cm
RS-2833ST-3166 | 6.0V – 14.4V | 12.0V | 25,000 rpm | 20,929 rpm | 17.5 W | 500 g·cm
RS-2833ST-16120 | 9.0V – 16.0V | 12.0V | 8,200 rpm | 6,378 rpm | 3.35 W | 230 g·cm
RS-2833ST-13150 | 24.0V – 48.0V | 36.0V | 18,500 rpm | 15,072 rpm | 14.32 W | 500 g·cm

追加技術ノート
24V〜48Vの高電圧対応、超高回転のチューニング、EMC/EMI対策の深いカスタマイズが可能です。機械的参照値：軸径2.3 mm、モータ長32.6 mm。性能パラメータ、軸長やEMC対策は要求に応じて調整します。

特長 / 技術要約

• モデル名：RS-2833ST
• 代表径：28 mm
• 対応電圧範囲：6V – 48V（モデル依存）
• 最大無負荷回転数（最大バリアント）：25,000 rpm
• 最大出力（最大バリアント）：17.5 W
• 始動/ストールトルク例：最大500 g·cm（モデル依存）
• 代表定格電圧：6.0V、12.0V、36.0V
• ラインナップ：RS-2833ST-2585、RS-2833ST-3166、RS-2833ST-16120、RS-2833ST-13150
• 標準軸径/機体長（例）：軸径2.3 mm、モータ長32.6 mm（カスタム可）
• 冷却：高速回転時の発熱低減のための通気構造
• カスタマイズ：電圧、回転数、トルク、軸・配線、ギア統合、EMC/EMI対策のOEM/ODM対応
