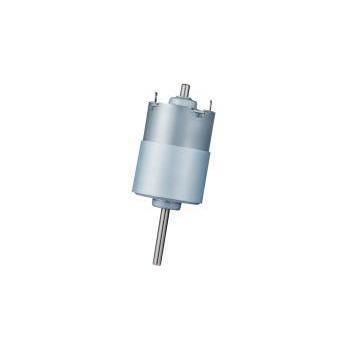

DCモーター RS-50707DT series

ブラシ付き6 V12V

製品概要
RS-50707DTはKWC Motor製の50 mmクラス（本体約49.1 mm、全長69 mm）のブラシ付きDCモーターで、負荷の高い電動工具や工業用途向けに設計されています。モデルにより6 V～48 Vの動作電圧に対応し、特定モデルではピーク出力が226.2 Wに達し、始動トルクは約10,000 g·cmに達する場合があります。

設計・調達担当者向けの要点

• 製品カテゴリ：ブラシ付きDCモーター
• モデルファミリ：RS-50707DT
• ブランド / 製造元：KWC Motor, Dongguan KWC Machinery Co., Ltd.
• 想定用途：電動ノコギリ、電動ドリル、屋外用ファン、ファンヒーター、産業用駆動

仕様

• 本体外径：約49.1 mm（50 mmクラス）
• 本体長さ：69 mm
• 軸径：標準6.35 mm（1/4"）；Dシャフト、滑り止め軸、二軸設計のオプションあり
• 動作電圧範囲：6 V～48 V（型番依存）
• 出力：型番により異なるが、ピークで最大226.2 W
• 始動トルク：型番依存で最大約10,000 g·cm
• 適合：RoHS / REACH 記載

主な用途とソリューション

• 高出力電動工具：電動のこぎり、ドリル、刈払機、トリマー向け。例：RS-50707DT-9008は14.4 Vで最大226.2 Wを発生し、高負荷の切断・穿孔に対応します。
• 産業用ファン・暖房機器：大出力ファン、工業用排気ファン、携帯型ヒーターに適合。50 mmクラスのローターは慣性が大きく、安定した回転制御と低騒音運転を実現します。

カスタマイズに関する注意事項

• ハウジング径：公称49.1 mm（磁気リング/取付具込みで最大約52.5 mm）
• 軸オプション：標準6.35 mm；Dシャフト、ノブ付軸、二軸設計
• 熱・機械オプション：内部冷却ファン、通気孔、高負荷向けの強化構造
• ベアリングとEMC：ボールベアリング選択可；EMI/EMC用に内蔵コンデンサやフェライトリング対応可能
• OEM/ODM対応：電圧、回転数、トルク、軸仕様、ケーブル/コネクタ、ギア統合、制御仕様のカスタマイズが可能

技術仕様（表）
型番 | 動作電圧範囲 | 定格電圧 | 無負荷回転数 | 最大効率回転数 | 出力 | 起動トルク
RS-50707DT-5625 | 12.0V – 24.0V | 12.0V | 5,110 rpm | 4,190 rpm | 31.1 W | 3,944 g·cm
RS-50707DT-9008 | 6.0V – 14.4V | 14.4V | 21,200 rpm | 18,300 rpm | 226.2 W | 8,648 g·cm
RS-50707DT-7513 | 12.0V – 24.0V | 19.2V | 15,800 rpm | 14,059 rpm | 158.4 W | 9,966 g·cm
RS-50707DT-4048 | 12.0V – 48.0V | 24.0V | 5,500 rpm | 4,735 rpm | 37.2 W | 5,500 g·cm
