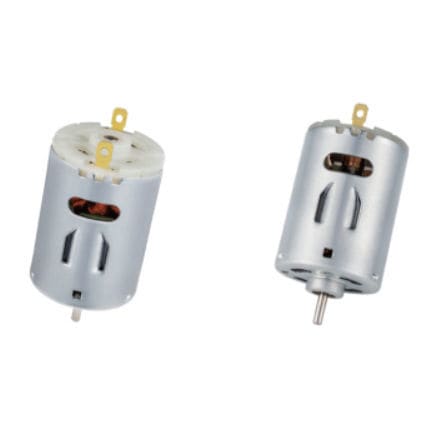

DCモーター RS-3650SS series

ブラシ付き48V2.4V

製品概要
RS-3650SSは36 mm径、50 mm本体長のブラシ付きDCモーター（540/550クラス）で、KWC Motor, Dongguan KWC Machinery Co., Ltd.が製造しています。広い電圧範囲に対応し、ハンドヘルド掃除機、空気/水ポンプ、RC車両・ボート等に利用されます。低速高トルクから高回転タイプ（約29,500 rpm）までバリエーションがあり、最大出力は約52 Wに達します。

設計・調達担当者向けの要点

• 製品カテゴリ：ブラシ付きDCモーター
• モーター系統：ブラシ付きDCモーター
• ブランド / 製造元：KWC Motor, Dongguan KWC Machinery Co., Ltd.
• 想定用途：ハンドヘルド掃除機、空気/水ポンプ、携帯用インフレータ、RC車/ボート、推進器等

仕様の指標

• 直径：36 mm
• 本体長：50 mm（RS-3650SS 標準）
• 電圧：2.4 V〜48 V（モデル依存、広範囲、カスタム可）
• 回転数：モデルと電圧により最大約30,000 rpmまで
• 出力：最大約52 W

カスタマイズと調達メモ
KWC Motorは電圧、回転数、トルク、軸仕様、リード線/コネクタ、ギアボックス組込、制御要件、騒音・EMC目標などのOEM/ODM対応が可能です。価格は用途、仕様、数量およびカスタム要件確定後に提示されます。広範囲電圧に対応した巻線や性能調整も提供可能です。

対象用途とソリューション

• 一般：36 mmモーターフォームファクタを必要とするポンプ、バルブやコンシューマ/RC用途
• RCモデル：RCカー、RCボート、海中スラスタ向け。例 RS-36503SS-6032 は約29,500 rpm、出力>50 W を達成
• 空気/水ポンプ＆掃除機：携帯インフレータ、ダイヤフラムポンプ、ハンドヘルド掃除機で使用。50 mmステータ長により高負荷時の回転維持に有利

RS-3650SS 技術仕様（データシート抜粋）
型番 | 動作電圧（範囲） | 公称電圧 | 無負荷回転数 | 最大効率回転数 | 出力 | ストールトルク
RS-36503SS-7515 | 2.4V–4.8V | 3.6V | 21,500 rpm | 16,644 rpm | 23.7 W | 614 g·cm
RS-36503SS-6032 | 6.0V–12.0V | 12.0V | 29,500 rpm | 24,016 rpm | 52.1 W | 1,138 g·cm
RS-36505SS-2780 | 12.0V–24.0V | 12.0V | 5,000 rpm | 4,120 rpm | 7.27 W | 977 g·cm
RS-36505SS-19150 | 12.0V–48.0V | 24.0V | 5,600 rpm | 4,500 rpm | 9.20 W | 815 g·cm

*カスタム注記：軸径標準3.175 mm。Dシャフト、二重出力軸、EMC/EMI対策部品は要望に応じて対応可能。*

特長 / 技術仕様（まとめ）

• シリーズ / 型番：RS-3650SS
• 外径：36 mm
• ステータ / 本体長：50 mm（標準）
• 電圧範囲：2.4 V〜48 V（モデル依存）
• 無負荷回転数の目安：約5,000 rpm〜約29,500 rpm
• 最大出力：最大約52.1 W（モデル依存）
• ストールトルク例：614 g·cm、1,138 g·cm、977 g·cm、815 g·cm
• 軸径：3.175 mm（標準、Dシャフト・二重軸オプションあり）
• 想定用途：ハンドヘルド掃除機、空気/水ポンプ、携帯インフレータ、ダイヤフラムポンプ、RC車/ボート、推進器
• 適合性 / 品質：ROHS / REACH 対応材料、騒音および電流試験を含む100%検査
