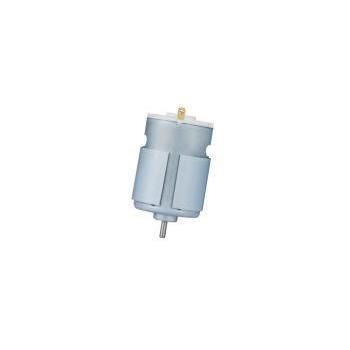

DCモーター RS-3650CS series

ブラシ付きドライヤー用ミシン用

製品概要
RS-3650CSは36 mmクラスのブラシ付きDCモーター（HVDC）で、小型家電やパーソナルケア機器向けに設計されています。整流ブリッジを用いることで100–240Vの商用電源から直流入力が可能となり、コンパクトな高電圧DC設計を実現します。シリーズは最大18,000 rpm、最大34 Wの出力を持ち、強い始動トルクを小型で提供します（約 Ø36 mm × 50 mm）。

設計・調達担当者向けの要点

• 製品カテゴリ：ブラシ付きDCモーター
• モーターファミリ：HVDCブラシ付きDCモーター、36 mmクラス
• ブランド / 製造元：KWC Motor, Dongguan KWC Machinery Co., Ltd.
• 想定用途：ヘアドライヤー、家庭用ミシン、ハンドヘルド掃除機、ハンドブレンダー、その他小型家電

仕様上のポイント

• 外径：Ø36 mm
• 電圧：100V–240V（100V–120V / 100V–220V / 100V–240Vへのカスタム対応）
• 回転数：最大18,000 rpm（型番依存）
• 出力：最大34 W（型番依存）

カスタムおよび調達の注意点
KWC Motorは電気的・機械的パラメータのOEM/ODMカスタムに対応します。価格と納期は用途、仕様、数量、カスタム内容確認後のご提示となります。

• 電圧、回転数、トルクは対象地域の電源仕様（110V / 120V / 220V / 230V）に合わせて調整可能です。
• 軸仕様：ローレット軸、カスタム径、ギア組込などのオプション。
• ケーブル・コネクタオプション、ギアボックス統合、制御インターフェースのカスタム対応可。
• EMC・ノイズ対策：スパークキラー、コンデンサ等の対策でEMC・安全要件に対応可能。
• 機械的備考：典型軸径 3.175 mm、モーター長さ 約50 mm、巻線仕様は電源に合わせて調整可能。

主な用途とソリューション
ヘアドライヤー & パーソナルケア
家庭用ヘアドライヤーやホットエアブラシ向けに設計。例：RS-3650CS-12120は最大18,000 rpm、34 Wを供給し、適切な整流と組合せることでHV設計でも強い風量を実現します。

ミシン & キッチン家電
家庭用ミシン、ハンドブレンダー、掃除機等で使用。高電圧仕様は高い始動トルクと迅速な動的応答を提供します。

技術仕様（データシート要約）
型番 | 動作電圧範囲 | 定格電圧 | 無負荷回転数 | 最大効率回転数 | 出力 | 起動トルク
RS-3650CS-09220 | 100V – 120V | 110V | 8,200 rpm | 6,460 rpm | 6.63 W | 471 g·cm
RS-3650CS-12120 | 100V – 120V | 120V | 18,000 rpm | 15,270 rpm | 34.20 W | 1,440 g·cm
RS-3650CS-08250 | 100V – 220V | 220V | 15,000 rpm | 12,800 rpm | 24.00 W | 1,250 g·cm
RS-3650CS-06450 | 100V – 240V | 230V | 8,500 rpm | 6,700 rpm | 9.30 W | 638 g·cm

特長 / 仕様一覧

• モデル / シリーズ：RS-3650CS
• メーカー：KWC Motor
• モータタイプ：ブラシ付きDCモーター（高電圧仕様）
• 外径クラス：36 mm
• 典型機体長さ：約50 mm
• 軸径（典型）：3.175 mm（カスタム可）
• 対応電圧範囲：100V–240V（型番依存で110V/120V/220V/230V等）
• 出力レンジ（目安）：約6.63 W〜34.20 W
• 無負荷回転数（目安）：約8,200 rpm〜18,000 rpm
• 起動トルク（目安）：約471 g·cm〜1,440 g·cm
• カスタム項目：巻線変更、回転数/トルク調整、軸形状変更、コネクタ/ケーブル、ギアボックス、EMC対策
• 品質・安全：100% 高電圧絶縁耐圧試験（Hi-Pot）、RoHS / REACH 準拠
• ブラシ寿命（目安）：約200–500時間（負荷・運転条件に依存）
