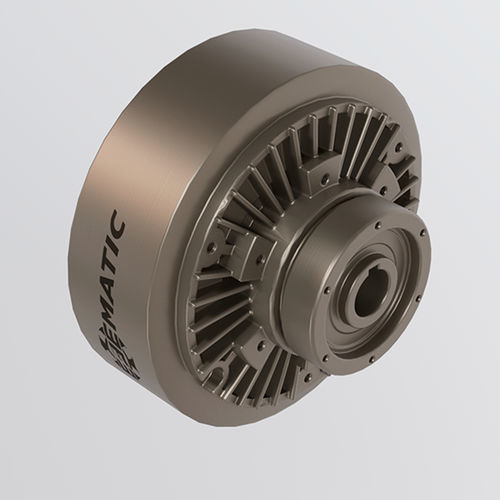

粉体クラッチ CTS-PCL series

磁気電圧調整用軸受け付

概要
巻取/払出し工程における精密な帯張力制御向けに設計された磁粉式電気クラッチです。磁粉の吸引・解放によりトルクを制御します。各種センサーの統合により、小径から大径の巻取体まで自動張力制御が可能です。

動作
24 V DC の電源が必要です。クラッチは 0–10 V の制御入力を受け、ポテンショメータによる手動調整、またはセンサ信号を処理する PWM ベースの制御回路によりトルクをリアルタイムに変調します。

組立

• 両支持軸（両端ベアリング支持）用のバージョン。
• 片持ち軸（カンチレバー）取付用のバージョン。
• 用途や環境に応じた取付アクセサリやステンレス仕様のバリエーションあり。

帯張力制御

• オープンループ制御：作業者による手動調整、または巻取直径センサーに基づく制御。自動フィードバックによる補正は行われません。
• クローズドループ制御：ダンサーやロードセルで張力を計測し、目標値と比較して自動補正を行うことでプロセスの安定性を向上させます。

技術仕様

• 供給電圧：24 V DC 必要。
• 制御入力：0–10 V または PWM 対応。
• トルク制御原理：磁粉の吸引/解放による微細なトルク調整。
• センサー連携：巻取径センサー、ダンサー、ロードセルなど。
• 制御モード：オープンループおよびクローズドループ両対応。
• 取付仕様：両支持およびカンチレバーバージョン。
• 典型用途：各種巻取径に対応した巻取/払出し時の張力制御。

資料・発注

• データシート、分解図、取付図面は要求に応じて提供します。
• 発注時は軸の種類、必要トルク範囲、使用環境を指定してください。
