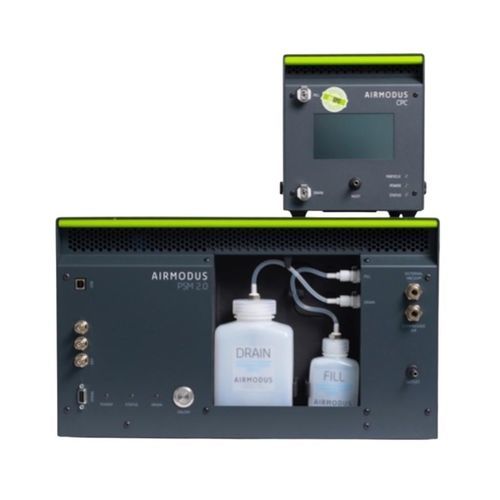

凝縮式ナノサイズ粒子分析器 A12 nCNC

ナノテクノロジー用研究用自動

概要
A12 nCNC は、PSM 2.0 と CPC を組み合わせたナノ凝結核計数器で、約1 nm からの中性および自然帯電粒子を検出するよう設計されています。PSM の飽和器流量を走査して 1–12 nm をサイズビンに分類し、A-SMPS と組み合わせることで >1 nm ～ 1000 nm の連続した粒径分布カバレッジを提供します（新粒子生成研究向け）。

主な利点

• 中和器不要 — 中性粒子を直接測定
• MultiLogger によるライブの反転粒径分布（自動補正適用）
• A-SMPS との連携で測定範囲をシームレスに拡張

機能と利点

• サブ1 nm の検出（等価活性化直径 1.19 nm から）
• 粒子の帯電や中和器を必要としない設計
• デフォルト 8 ビン（ACTRIS 標準）、最大 14 ビンまで設定可能
• MultiLogger によるリアルタイムの反演とデータ表示
• ACTRIS サブ10 nm ホワイトリスト対応
• A30 bCPC 検出器使用時、濃度レンジ最大 1,000,000 #/cm³
• 作動液の自動給排システムを装備

システムの説明
A12 nCNC は、作動液にジエチレングリコール（DEG）を用いる Particle Size Magnifier（PSM 2.0）と、凝縮粒子計数器（CPC）（標準は A30 bCPC、カットオフ約 20 nm）を組み合わせたシステムです。PSM の飽和器流量を走査してサイズビンを割り当て、CPC で粒子数を測定します。A-SMPS と併用することで >1 nm ～ 1000 nm の連続した粒径分布測定が可能です。

適合性とシステム構成品

• ACTRIS サブ10 nm ホワイトリスト対応
• ジエチレングリコール（DEG）を使用した PSM 2.0
• A30 bCPC 検出器（標準：約20 nm カットオフ）またはクリーン環境向け A20 CPC の選択肢

ダウンロード
製品データシート（Datasheet）を利用可能。

仕様 / 技術仕様

• 測定範囲：1 – 12 nm（A12 nCNC）；CPC 単体では最大約 1000 nm
• 50% カットオフ：選択可能（例：等価活性化直径 1.19 – 12 nm）
• サイズビン：デフォルト 8（ACTRIS）、最大 14 設定可能
• 濃度範囲：0 – 1,000,000 #/cm³（A30 bCPC 使用時）
• エアロゾルサンプル流量：2.5 L/min（CPC へのサンプル流量：1 L/min）
• 応答時間：t95 < 2 s
• PSM 作動液：ジエチレングリコール（DEG、純度 >99%）
• CPC 作動液：n-ブタノール（純度 >99%）
• サンプル条件：圧力 90–105 kPa、相対湿度 0–95%（RH >40% の場合は AFC/CSI 経由で乾燥空気により希釈）
• 環境条件：温度 15–30°C、圧力 90–105 kPa、RH 0–95%
• 外部真空：100–350 mbar（NTP）
• 外部圧縮空気：1.5–2.5 bar（NTP）、粒子/油/水なし、露点 <0°C
• 通信（PSM）：RS-232、USB Type-B、アナログ出力（BNC、0–10 V）
• 通信（CPC）：RS-232、USB、Ethernet RJ45、アナログ出力、パルス出力
• ソフトウェア：MultiLogger（リアルタイム制御、データ記録、ライブ反演）；AirmodusAnalyze（高度な解析）
• PSM 2.0 寸法 / 重量：290 × 450 × 465 mm（H × W × L）、17.0 kg
• A30 CPC 寸法 / 重量：190 × 170 × 250 mm、4.9 kg
• システム合計：約 21.9 kg、最大消費電力 約 380 W（PSM 約 280 W、CPC 約 100 W）
• 輸送条件：温度 0–40°C、RH <95%（非結露）。乾燥・直立で輸送。
• 注意事項：CPC 検出器（A30 bCPC または A20 CPC）は標準で約 20 nm カットオフで出荷；n-ブタノールのみ（PG 変種は非対応）；サブ12 nm の場合、Nafion 乾燥器は拡散損失のため推奨されない。
